Antec Vortex 240 ARGB im Test

Mit der Vortex 240 ARGB stellt Antec eine Neue All-in-One Wasserkühlung vor, die nicht nur durch einen hängenden Spiralpumpenkopf inspiriert. Sondern gleichzeitig mit einem Wirbel, der unzählige Lichteffekte aus verschieden Blickwinkeln darstellt, alles gut in Szene setzt. Auch eine hervorragende Kühlleistung wird seitens des Herstellers angepriesen. Antec verbaut hierbei die Neuen Fusion PWM-ARGB-Lüfter mit einem multilateral geformten Beleuchtungsrahmen, der mit 16 LEDs bestückt ist und harmonische Lichteffekte projiziert. Erhältlich ist die Vortex-Reihe in zwei Größen mit 240 und 360 mm. Nachfolgend wollen wir sehen, wie sich die Vortex 240 ARGB in der Praxis so schlägt. Ob sie unseren Intel Core i7 13700K bändigen kann? Denn laut Herstellerangaben ist eine TDP von 240 W möglich. Welche weiteren Features uns noch erwarten, erfahrt ihr nun im nachfolgenden Test.



Verpackung, Inhalt & Daten

Verpackung



In einer Schwarz-violetten gehaltenen Kartonage kommt die Vortex 240 ARGB beim Endkunden an. Der Schriftzug des Produktes ist in Weiß gehalten und sticht leicht transparent hervor. Schon auf ihrer Front sieht man vier kleine Illustrationen, die Aufschluss über die Förderhöhe der Pumpe, den gesleevten Schläuchen, den ARGB-Lüftern und dem ARGB-Pumpenkopf darstellt. Die Rückseite ist ebenfalls in einem Schwarz-violetten Ton gehalten und illustriert die Vortex 240 ARGB auf der rechten Seite im eingebauten Zustand und vier Features als bildliche Darstellungen aufgedruckt. Auf einer der Längsseiten ist eine kleine Tabelle, die in acht unterschiedlichen Sprachen über alle wichtigen und spezifischen Daten informiert zusehen.



Inhalt





Neben der Vortex 240 ARGB, die sicher im Karton-Inlay in zwei Plastikbeuteln (Kühlergehäuse/ Radiator) verstaut ist, befinden sich auch zwei 120 mm Fusion PWM-ARGB-Lüfter, die ebenfalls separat in kleinen Plastikbeuteln untergebracht sind. Sämtliches Zubehör für die Montage aller Sockel von Intel und AMD, Wärmeleitpaste, Spachtel (vorbildlich), ein User Guide und eine kleine separate verschweißte Tüte, in der sich der ARGB-Controller befindet, liegen der Verpackung bei.



Daten

Technischen Daten –
Antec Vortex 240 ARGB

Wasserblock Wasserblock Größe: 67 x 48,5 mm
Block Material (CPU Plate): Kupfer
TDP 240 W
Pumpe Geschwindigkeit: 2,800 RPM +/- 10%
Power: 12V DC, 2W, 0.3A
Verbrauch: 3,0 W
Durchfluss: 1,3 L/min
Radiator Radiator Größe: 120 mm x 27 mm x 277 mm (B x H x T)
Radiator Material: Aluminium
Schläuche: Gummischläuche gesleevt
Schlauch Länge: 400 mm
Lüfter Fusion 120 ARGB Lüfter (AH12012FM1)
Größe: 120 x 120 x 20 mm
Geschwindigkeit: 600 +/- 200 – 2000 RPM +/- 10%
Statischer Druck: 5 mmH2O
Luftdurchsatz: 57,93 CFM
Geräuschkulisse: 31,24 dB(A)
Steuerungsmodus: PWM/DC
4-Polig-PWM
Komptabilität Intel: LGA 115X, 1200, 1700, 20XX
AMD: AM3/AM4
Garantie 3 Jahre



Details



Die Lüfterrahmen der Fusion 120 ARGB-Lüfter sind einem Schwarz-Ton gehalten und der mittig auf der Lüfternarbe angebrachte runde Antec-Schriftzug in Form eines Aufklebers rundet das Gesamtbild stimmig ab. Antec verbaut hier Hydrauliklager, die Reibungsgeräusche reduzieren und die Lebensdauer der Lüfter verlängert sollen. Ab Werk sind bereits an den vier Ecken Anti-Vibrations-Gummilager angebracht, die dafür sorgen, dass etwaige entstehende Vibrationen minimiert werden. Angegeben mit ihren max. Luftstrom von 57,93 CFM und über das 4-Pin-Anschlusskabel (PWM) liefert der Lüfter eine Drehzahlregelung von 600 +/- 200 – 2000 RPM +/- 10 %.




Die Fusion PWM ARGB-Lüfter besitzen einem multilateral geformten Beleuchtungsrahmen mit 16 LEDs umso harmonische Lichteffekte zu projizieren (dazu, später mehr).

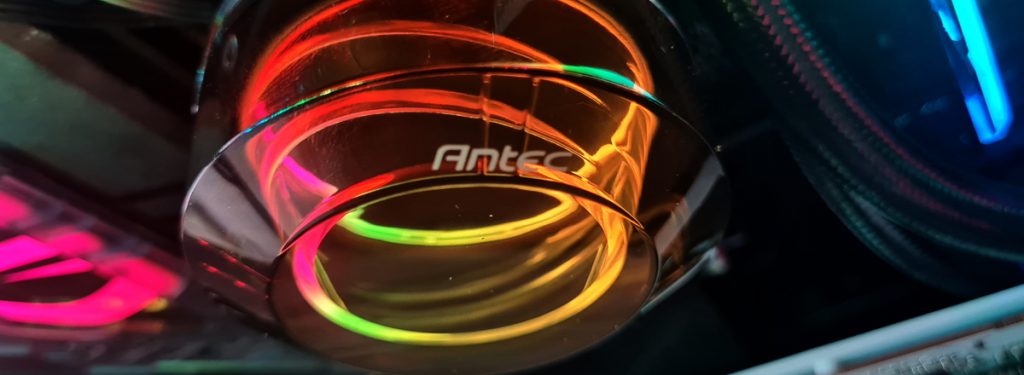

Einzigartig ist wohl das richtige Wort, um den aus Kunststoff gefertigten Spiralpumpenkopf zu beschreiben. Mit seinen Abmaßen von 67 x 48,5 mm wirkt er anfänglich doch recht klein, anders, als dass man es von anderen Herstellern, die mit weitaus größeren Pumpenhäusern aufwarten kennt. Im Inneren befindet sich nicht nur die LED-Einheit, die außergewöhnliche Lichteffekte wiedergibt. Auch eine hocheffiziente Kühlerpumpe kommt hier zum Einsatz, die mit bis zu 2800 +/- 10 % RPM angegeben ist, deren Leistung ausreichend sein soll, um die neuste Generation von Intel und AMD Prozessoren ausreichend zu kühlen.




Die Richtung der Pumpenschläuche kann verändert werden, wie es entsprechend dem Mainboard erforderlich ist. Dank der Drehgelenke am Pumpengehäuse ist hier Flexibilität garantiert.




Der Kühlerboden besteht aus Kupfer und soll für eine optimale Wärmeübertragung sorgen. Eine Schutzfolie ist unterseitig angebracht, um ihn vor etwaigen Berührungen zu schützen.




Für eine ausreichende Wärmeabfuhr sorgt der schwarz lackierte, aus Aluminium gefertigte Radiator. Die Übergänge sind sehr sauber verarbeitet, scharfe Kanten sucht man vergeblich. Durch die geringe Bauhöhe von gerade einmal 27 mm lässt dieser sich in nahezu allen Gehäusen ohne Probleme montieren. Mit seinen massiven 13 Lamellen bietet er zudem einen optimalen Wärmeaustausch, der schneller abgeführt wird und somit auch optimal für kleinere Gehäusetypen geeignet ist.




Die 400 mm langen EPDM-Schläuche mit hoher Dichte sind mit einem verstärkten Mesh (Sleeve) ummantelt. Sie sind recht flexibel, wodurch die Positionierung des Radiators bei der Montage im Gehäuse erleichtert wird.


ARGB-Controller



Antec bietet dem Endkunden auch einen ARGB-Controller (im Lieferumfang enthalten), der ebenfalls über einen 3-Pin 5 V Anschluss über das Mainboards angeschlossen und synchronisiert werden kann. Unterstützung seitens des Mainboard-Herstellers vorausgesetzt. Über einem SATA-Stromanschluss bezieht der Controller seinen Strom und gleich vier Anschlüsse mit je 120 LEDs (12 mA) stehen dem Endverbraucher zur Verfügung. Rückseitig ist ein kleiner Magnet angebracht, um den Controller im Gehäuse platzieren zu können.




Wird der Mode-Button über 3 Sek. Lang gedrückt, übernimmt die Mainboard-Software die Steuerung der Farbeffekte. Somit sind dem Endverbraucher keine Grenzen gesetzt bei der Anpassung der unterschiedlichen Beleuchtungseffekte.



Praxis

Testsystem

Testsystem
CPU Intel Core i7 13700K
GPU AMD Radeon RX 6700 XT Hellhound
Mainboard ASUS ROG STRIX Z790-E Gaming WIFI
Arbeitsspeicher 32 GB G.Skill Trident Z5 DDR5
SSD/M.2 CT500P5PSSD8/ HP SSD EX950 2TB
Kühlung Antec Vortex 240 ARGB
Netzteil Be Quiet Pure Power 11 FM 850W
Gehäuse AZZA CAST



Einbau



Der Einbau gestaltet sich recht einfach. Die mitgelieferte Backplate, wird an unser Sockel LGA 1700 Mainboard mittels der Abstandshalter montiert. Die LGA 1700 Halter für das Pumpengehäuse werden mittels der im Lieferumfang enthaltenen Schrauben montiert. Für den AM3/AM4-Sockel liegt dem Lieferumfang eine weitere Halterung bei. Die Wärmeleitpaste wird mit dem Spachtel aufgetragen und der Kühler montiert. Die erforderlichen Kabel für die Pumpe, dass 5 V-ARGB- Kabel für die RGB-Beleuchtung des Pumpengehäuses und die beiden 120 mm Lüfter, die wir auf dem Radiator vorab montiert haben, werden miteinander verbunden und an den ARGB-Controller angeschlossen. Zusätzlich installieren wir noch einen 300 mm LED-Stripe. Der 3 Pin-5 V Anschluss des Pumpengehäuses wird mit dem Gen3.2 Headers unseres Mainboards verbunden. Dann wird der Radiator der Antec Vortex 240 ARGB montiert.



Um ein einheitliches Gesamtbild bei der Beleuchtung zu erzielen, nutzen wir die Mainboard-Software, über die sich die Beleuchtung ganz einfach konfigurieren und detailreiche wie auch vielschichtige Effekte erstellen lassen.



Temperaturen

full
Vorbereitungen

Um zu sehen, wie sich die Vortex 240 ARGB leistungstechnisch verhält, schicken wir sie über unseren Test-Parkour. Über die Software unseres Mainboard-Herstellers werden vorab die nötigen Einstellungen für den Test-Parkour vorgenommen. Wir testen unser System im IDLE, mit dem Benchmark-Tool CinebenchR23 im Loop als Lastszenario und dem Spiel Forza Horizon 5 für jeweils 30 Minuten. Zuvor wurde unsere CPU auf 5,5 GHz auf den P-Cores (All-Cores) und 4,2 GHz auf den E-Cores (All-Cores) getaktet. Die Raumtemperatur lag zum Testzeitraum bei 21 Grad. Die Geschwindigkeiten der Lüfter wurden für die drei Szenarien über die Mainboard-Software eingestellt.

Ein Vorab-Test ergab, dass ein guter Kompromiss aus Leistung und Lautstärke bei einer Drehzahl von ca. 1900 RPM für die verbaute Pumpe liegt. Für den Low-Noise Bereich übernehmen wir den min. Wert von 713 RPM bei den Lüftern und erhöhen die Drehzahl dann auf 1500 RPM und die maximale Drehzahl.



Ergebnisse

Wie im Diagramm zu ersehen ist, sind die ausgelesenen 28 °C doch schon recht beachtlich. Beim Gaming wurde darauf geachtet, dass eine ausreichende Kühlleistung, aber zugleich kein Aufheulen der beiden verbauten Lüfter auftritt. Mit maximal 51 °C und das im unteren Drehzahlbereich der Lüfter kam das System nicht einmal ins Schwitzen.

Zu guter Letzt wurde die max. Drehzahl von 2040 RPM eingestellt und der CinebenchR23-Benchmark kam wie oben bereits erwähnt, zum Einsatz. Dabei musste die Vortex 240 zeigen, ob sie einer TDP von 240W (Angaben des Herstellers) standhält. Eindrucksvoll und überrascht waren wir über diese Kühlleistung, Chapeau. Bei guten und durchschnittlichen 76 °C lag unser Testsystem und die die verbaute Pumpe war nur leicht zuhören. Das Surren war zu keiner Zeit als störend wahrzunehmen.



Im Detail



Laut HardwareInfo lagen wir während unserer Testphase bei ca. 220W unter Last. Gegengemessen mit einem Energiekostenmessgerät. Bei einem weiteren Kleinen Gegentest unserseits mit Prime95 und Small FFTs für ebenfalls etwa 30 Minuten genehmigte sich unser Intel Core i7 13700K gut 259 W. Die ermittelte Temperatur lag dabei gerade einmal 6 °C über dem Test mit dem CinebenchR23 im Loop.


Abgesehen davon sind die erreichten Werte unsererseits Ist-Werte und können natürlich abweichen, je nach verbauter Hardware und zusätzlichen Lüftern im Gehäuse. Bezüglich der Lautstärke ist es natürlich vom eigenen Empfinden und Gehör abhängig.



Beleuchtung



Antec setzt bei der Vortex 240 ARGB die Beleuchtung sehr dezent, aber doch eindrucksvoll ein. Das Pumpengehäuse in Verbindung mit den verbauten Fusion ARGB-Lüftern projizieren so harmonischste Lichteffekte, die das Innenleben des Gehäuses quasi zum Leben erwecken. Ein paar dieser Effekte haben wir in Form eines kleinen Videos eingefangen und wollen euch dieses natürlich nicht vorenthalten.



Fazit

Mit der Antec Vortex 240 ARGB erhält der Endverbraucher eine solide und potente All-In-One-Wasserkühlung, deren Erscheinungsbild nicht nur wegen der Farbpracht des Pumpenkopfes und den verbauten Fusion 120 ARGB-Lüftern ein Eyecatcher ist. Auch die Kühlleistung kann sich wirklich sehen lassen. Für die Vortex 240 ARGB nennt Antec eine UVP von 96 Euro. Es wird schwer werden, vergleichbare All-in-One-Wasserkühlungen in dieser Kategorie mit dem Potenzial und einer wirklich außergewöhnlichen ARGB-Beleuchtung zu finden. Wir waren begeistert und vergeben daher unseren Preis-Leistungsaward.

Pro:
+ Verarbeitung
+ Gute bis sehr gute Kühlleistung
+ ARGB-Beleuchtung
+ Einfache Montage (Auch für Anfänger)
+ ARGB-Controller
+ Preis

Kontra:
– N/A
