Cooler Master MASTERLIQUID PL360 FLUX im Test

Heute erreichte unsere Redaktion die neue MASTERLIQUID PL360 FLUX – All-In-One Wasserkühlung von Cooler Master. Die FLUX- Serie bietet eine präzise abgestimmte Leistung mit hervorragender Wärmeableitung sowie Kühlleistung. Mit der neuen Premium Zwei-Kammerpumpe (Dual-Loop-Pumpe) ist sie zum einen kompakter und zum anderen liefert sie gleichzeitig das perfekte Verhältnis vom Volumen und Durchfluss zum Druck, was zu einer beeindruckenden Kühlleistung führen soll. Hinzu eine anpassbare ARGB-Beleuchtung im Gehäuse der Dual-Loop-Pumpe, die mit ihrer unabhängigen Beleuchtungsanpassung der Kreativität keine Grenzen setzt. Abgerundet wird das Ganze mit dem adressierbaren Gen2 ARGB-Controller, der sowohl individuelle LED-Farben wie auch Effekte ermöglicht. Nachfolgend wollen wir uns die MASTERLIQUID PL360 FLUX mal genauer anschauen und auf den Zahn fühlen. Das Sample wurde uns von Cooler Master für unseren Test zur Verfügung gestellt.



Verpackung, Inhalt, Daten

Verpackung



Ausgeliefert wird die Cooler Master MASTERLIQUID PL360 FLUX in einem lila Hochglanz Karton. Auf der Front der Verpackung ist die PL360 FLUX abgelichtet sowie ein Zusatzaufkleber mit „inklusiv Controller“ im unteren rechten Bereich der Kartonage. Auf der Rückseite befinden sich drei Abbildung von dem adressierbaren Gen2 Controller, der verbauten Pumpe und den verbauten Lüftern, diese werden in neun Sprachen kurz erläutert und beschrieben.




Die eine Längsseite informiert in 15 Sprachen über das Produkt mit einer technischen Zeichnung nebst Maßen, dem FE-Zeichen, die EAC-Nummer, sowie die Ansprechpartner und deren Anschrift aus Asien, China, Europa und Nord Amerika. Die andere Seite ziert lediglich die Produktbeschreibung nebst Logo.




Auf einer der Stirnseiten findet man den die Produktbezeichnung, die Zertifizierung mit folgenden Herstellern, ASUS AURA Sync, Gigabyte, Asrock RGB Fusion und MSI Mystic Sync., die auch mit ihrer Software die RGB-Beleuchtung unterstützen. Ein Aufkleber mit dem adressierbaren Gen2 RGB ist als Hinweis ebenfalls zusehen. Auf der anderen Stirnseite findet man die technischen Daten in Tabellenform.



Inhalt




Nach dem Öffnen des Klappkartons sind neben der Cooler Master MASTERLIQUID PL360 FLUXX, die sicher in 2 Plastikbeuteln verpackt ist, auch die drei Lüfter sind separat in einem kleinen Plastikbeutel gut geschützt untergebracht.




Neben zahlreichen kleinen Tüten mit Anschlusskabeln für die RGB-Beleuchtung ist auch ein SATA-Kabel zur Stromversorgung des Gen2-Controllers und Wärmeleitpaste sowie eine 3-Pin 5 V Weiche und eine Bedienungsanleitung zu finden. Außerdem befinden sich vier zusätzliche Kunststoff-Clips, die seitens Cooler Master ebenfalls im Lieferumfang enthalten sind, im Lieferumfang. Damit werden die ARGB-Stecker besser zusammen gehalten. Ein Y-Kabel für die ARGB-Beleuchtung liegt ebenfalls bei.




Ein Y-Kabel für die drei Lüfter, Befestigungsschrauben zur Montage der Lüfter am Radiator, ein +5 V-Kabel für den RGB-Anschluss auf dem Mainboard, ein USB-Anschlusskabel (Pumpe-Mainboard) und zwei Backplates, wovon eine für den neuen LGA 1700 Sockel vorgesehen ist, liegen der Verpackung ebenfalls bei.




Sämtliche Abstandshalter und Brackets für Intel, AMD und auch die TR4-Reihe, alle benötigten Schrauben und ein adressierbarer Gen2 RGB-Controller sind ebenfalls im Lieferumfang zu finden.



Daten

Technischen Daten –
Cooler Master MASTERLIQUID PL360FLUX

Intel® Kompatible Sockel LGA 1700*, LGA 1200, LGA 2066, LGA 2011-V3, LGA 2011,
LGA 1151, LGA 1151, LGA 1155; LGA 1156
AMD® Kompatible Sockel AM3+, AM3, AM2, AM2+, FM2+, FM2, FM1, TR4
Radiator Material Aluminium
Radiator Größe 394 mm x 119, mm x 27,2 mm
Abmessung Pumpe 89 mm x 75 mm x 40 mm
Pumpe MTTF < 210.000 Stunden
Geräuschpegel Pumpe 15 dB(A) (Max.)
Pumpengeschwindigkeit 2460 – 4670 U/Min
Pumpenanschluss 4-Polig PWM
Leistungsaufnahme der Pumpe 6 W
MTBF 100,000h
Pumpenspannung 12V
Block Material (CPU Plate) Kupfer
Abmessung der Lüfter (L x B x H) 120 mm x 120 mm x 25 mm
Lüfter (Anzahl) 3 Stück
Lüfter-LED-Typ Adressierbares Gen 2 RGB
Lager-Typ Dynamisches Schleiflager
Lebensdauer des Lüfters >160.000 Stunden
Lüfter Geschwindigkeit 0 – 2300 U/Min. +/- 10%
Spannung 12 V
Fan Lüfter Anschluss 4 Pin PWM (GND/12V/Tacho/PWM)
Geräusch Level 32 dB(A)
Air Flow 73,37 CFM
Statischer Druck 2,96 mm-H2O
Nennstrom des Lüfters 0,15 A
Garantie 5 Jahre



Details




Das Lüftergehäuse der PL-FLUX 120 mm RGB-Lüfter besteht komplett aus schwarzem Kunststoff. Die Lüfterblätter bestehen aus weißem Kunststoff und sind außen miteinander verbunden. Die Lüfterblätter wurden speziell für die FLUX-Serie entwickelt und bieten eine verstärkte Struktur und dadurch eine bessere Stabilität bei hohen Drehzahlen. Das mittig platzierte Cooler Master Hologramm rundet das Gesamtbild stimmig ab.




Ab Werk sind bereits Antivibrationsdämpfer an allen vier Ecken angebracht, was einen ruhigen Lauf gewährleistet und etwaige Vibrationen minimiert. Die Lüfter zeichnen sich gegenüber den SickleFlow Lüftern mit einem hohen Luftstrom und statischen Druck aus. Mit einem max. Luftstrom von 72,37 CFM und ihrer max. Drehzahl von 0 – 2300 U/Min. +/-10 %, sind sie zu dem auch für den Low Noise Bereich einsetzbar. Versehen sind sie mit ca. 300 mm langen gesleevten Anschlusskabeln, mit jeweils einem 4-PIN PWM-Kabel und einem 3-Pin 5 Volt Standard ARGB Anschluss.




Das Pumpengehäuse selbst ist aus Kunststoff gefertigt. Das Design ist sehr flach gehalten und im Inneren arbeitet eine Zwei-Kammer Pumpe, die mit 2500 – 4500 RPM arbeitet. Sie sollte genug Power haben, um auch „übertaktete Systeme gut mit Leistung zu befeuern. Das keramisch gelagerte Laufrad des Hochgeschwindigkeitsmotors sorgt zum einen für effizienten Wärmeaustausch und zum anderen für einen ausgeglichenen Wasserfluss. Diese lässt sich via Bios oder Software steuern und regeln. Oberhalb des Wasserpumpengehäuses sitzt in einer milchfarbigen Kunststoffumrandung eine spiegelnde Platte. Dessen Mitte das Cooler Master Logo ziert, das erst sichtbar wird, sobald die integrierte RGB-Einheit beleuchtet ihre volle Pracht entwickelt. Mit der Dual-Loop-ARBP Pumpe die mit einer unabhängigen Beleuchtungsanpassung arbeitet, kommt sowohl die Kreativität zur Geltung, ohne dabei die Kühlleistung zu beeinträchtigen. Dank des drehbaren Gehäusepumpendeckels können die Schlauchanschlüsse links, rechts oben oder unten platziert sein je nach der Einbaurichtung, dass Cooler Master Logo ist damit immer im Blickfeld.




Um die verbaute Pumpe und die ARGB-Beleuchtung anzusteuern, verwendet Cooler Master zwei ca. 300 mm lange gesleevte Kabel. Ein 4 PIN-PWM-Anschluss Kabel und ein 3-Pin 5-V-Kabel für die ARGB-Beleuchtung.




Der rechteckige Kühlerboden ist aus Kupfer gefertigt und eine „Schutzfolie“ schützt ihn vor etwaigen Berührungen oder verwischen beim Einbau des Kühlers. Ultradünne und Präzisionsgefertigte Lamellen im Inneren maximieren die Mikrokanäle, was zur Folge hat, dass die Wärmepunkte besser getroffen werden. Aufgrund einer vergrößerten Kupferfläche wird die Wärmeübertragung beschleunigt und gleichzeitig auch schneller abgeführt.




Mit seinen gerade einmal 27,2 mm ist, der aus Aluminium gefertigte Radiator, sehr flach. Bei einer Länge von 394 mm, sollte er in jedem System einer Aufnahme für 360 mm Radiatoren seinen Platz finden. Die knapp 40 mm langen Schläuche, sind mit einer geflochtenen Nylonummantelung versehen und runden den sehr guten Gesamteindruck ab. Auch die generelle Verarbeitung macht einen sauberen und klasse verarbeiteten Eindruck.




An den Seiten befindet sich noch ein sauber eingearbeiteter Schriftzug „Designed by Cooler Master“. Dieser rundet das Gesamtpaket stimmig ab




Die Steuerung der ARGB-Beleuchtung erfolgt über den Gen2-Controller, der wiederum über die MasterPlus+ Software angesteuert wird. Über einem SATA-Stromanschluss und einen USB 2.0 Stecker wird der Controller mit Strom versorgt und bietet von Haus aus drei 3-Pin-5-Volt-Anschlüsse. Mit der beiliegenden 3-Pin-Weiche können maximal fünf ARGB-Produkte an einen Anschluss des Controllers angeschlossenen werden.




Rückseitig hat Cooler Master 2 Pads angebracht, die im ersten Moment als Antirutschpads gedeutet werden können. Aber es handelt sich dabei um zwei angebrachte Magnete, so kann der Gen2-Controller bequem an der Rückseite des Mainboard-Trays seinen Platz finden.



Praxis

Testsystem

Testsystem
CPU Intel Core i7 9900K @ 5GHz
GPU ASUS DirectCut II GTX 760
Mainboard ASUS ROG MAXIMUS XI GENE
Arbeitsspeicher 16GB G.Skill Trident Z
Kühlung Cooler Master MASTERLIQUID PL360 FLUX
Gehäuse AZZA CAST
Festplatte/HDD/SSD WDC WDS500
Netzteil NZXT HALE90 Power



Einbau



Der Einbau gestaltet sich recht einfach und simpel. Vorab wurde unsere CPU schon in den Sockel gesetzt und beiden Speichermodule in den Ram-Bänken platziert. Im demontierten Zustand des Mainboards wurde die Backplate montiert und die Abstandshalter eingeschraubt. Der Radiator der MASTERLIQUID PL360 FLUX findet in der Front unseres Gehäuses ihren Platz. Die im Lieferumfang enthaltene Wärmeleitpaste von Cooler Master wird aufgetragen, der Wasserkühler wird montiert, -fertig. Alle benötigten Kabel werden angeschlossen. Der adressierbare Gen2-Controller wird über die Magnete auf der Rückseite des Mainboard-Trays angeheftet und alle 3-Pin-5 V-Kabel angeschlossen. Wir nutzen im Port 1 des Gen2-Controllers mit der Y-Weiche um so insgesamt 5 ARGB-Anschlussmöglichkeiten zu erhalten. Da unser Mainboard keinen eigenen 3-Pin 5 V-Anschluss besitzt, erfolgt die komplette Beleuchtungssteuerung über den Cooler Master Gen2-Controller. Die drei 120 mm Lüfter der FLUX AIO, die Dual-Loop ARGB-Pumpe und ein 300 mm langer LED-Strip werden somit über den Controller synchronisiert. Es bedarf wirklich nicht vieler Worte, aber die Farbbalance, das Erscheinungsbild und die kräftigen Farben sprechen für sich.



Software

full

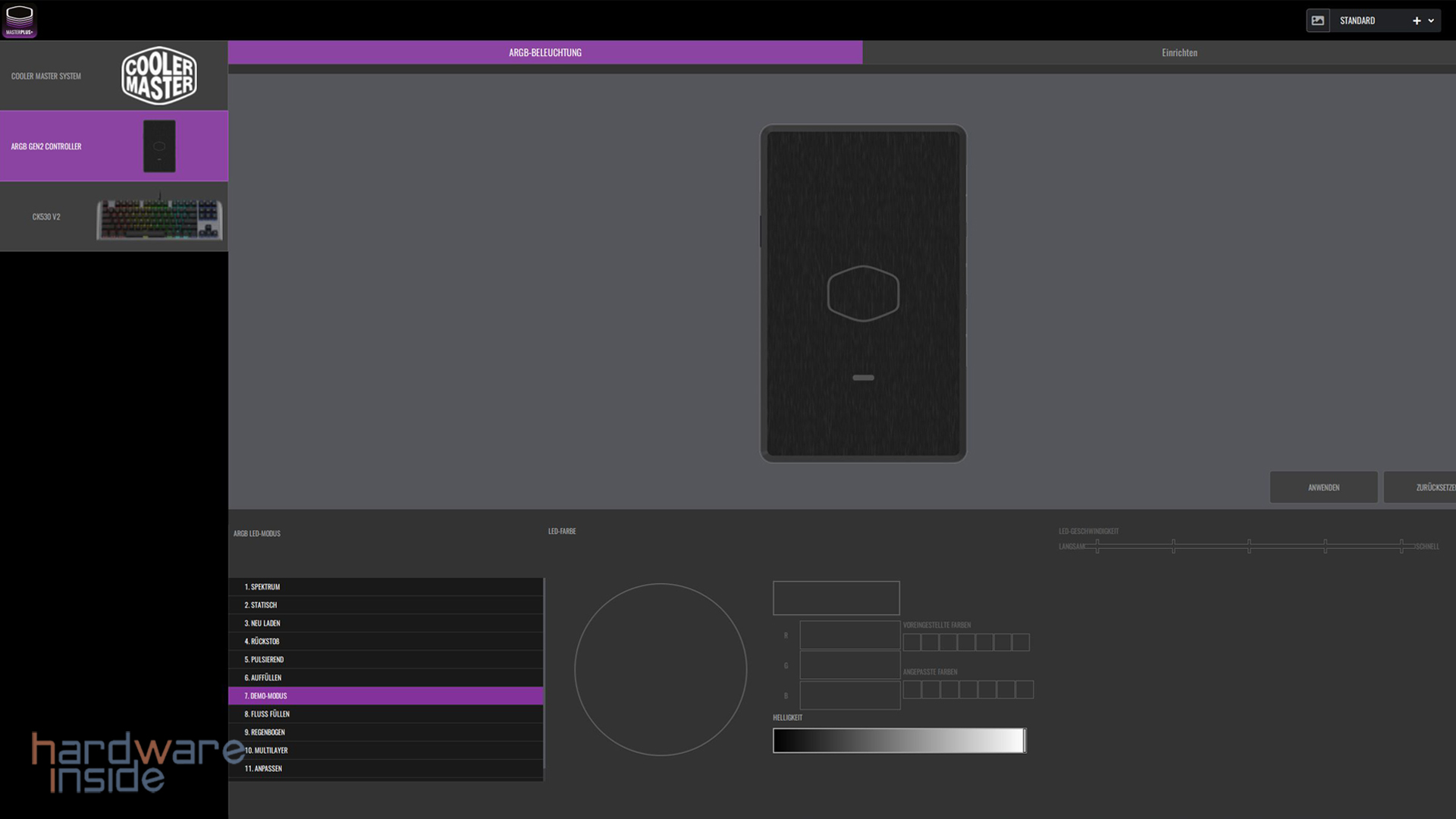

Die MasterPlus+ Software ist eigentlich selbsterklärend, gut übersichtlich und verständlich strukturiert. Nach Installation der Software, die auf der Herstellerseite heruntergeladen werden kann, werden die bereits verbundenen Cooler Master Produkte initialisiert. Dort wählt man den ARGB-Gen2-Controller aus. Über den Reiter ARGB-BELEUCHTUNG stehen 10 Effekte zur Verfügung. Über ANPASSEN besteht so die Möglichkeit, alle angeschlossenen Cooler Master Produkte einzeln, komplett oder auch wahlweise einzelne LEDs nach den eigenen Wünschen und Bedürfnissen genau anzupassen.


full

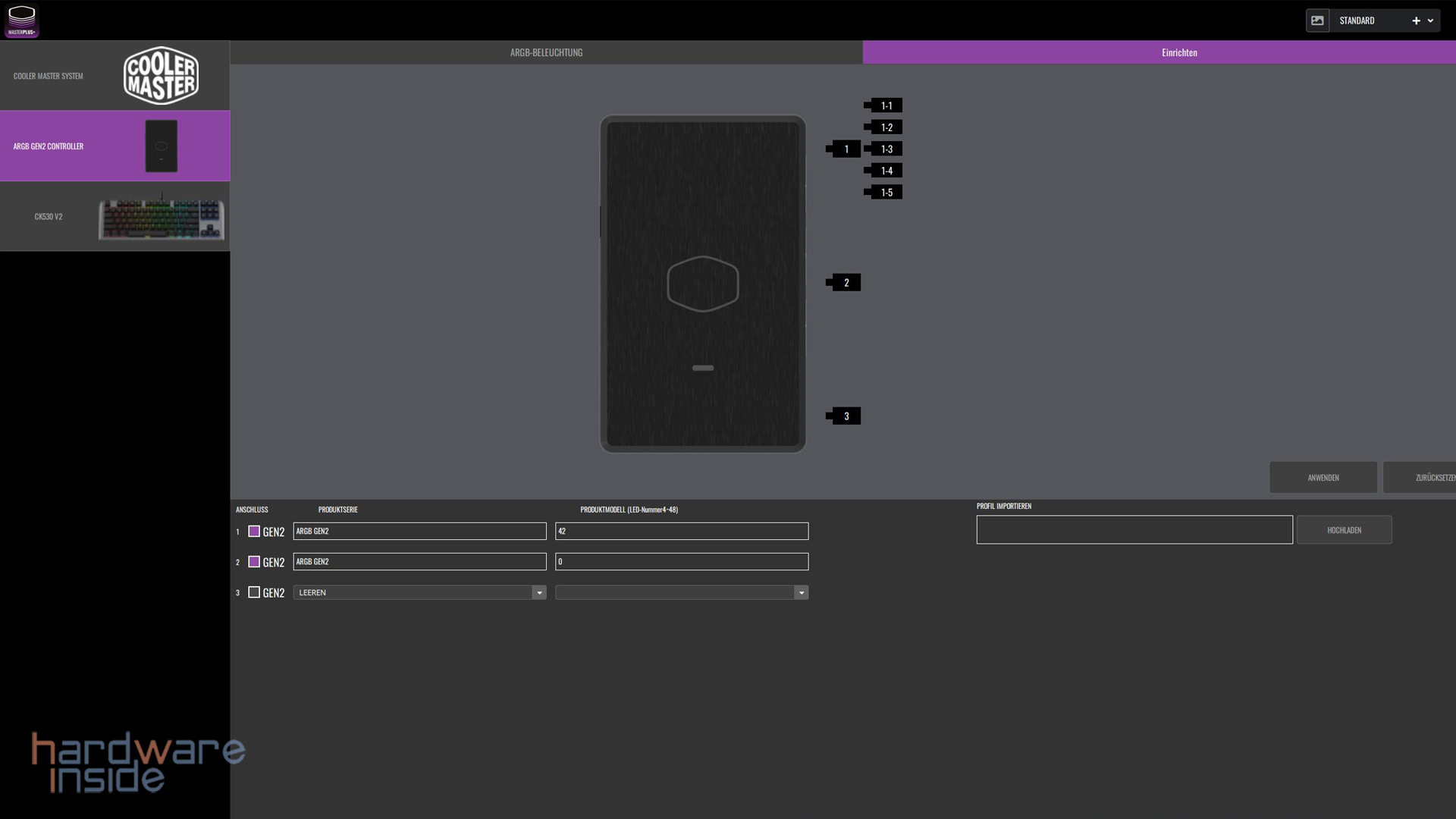

Über EINRICHTEN weißt man dem Kanal, der angesteuert werden soll, die zugehörige Produktserie zu, drückt auf Anwenden, -fertig.



Temperaturen

full

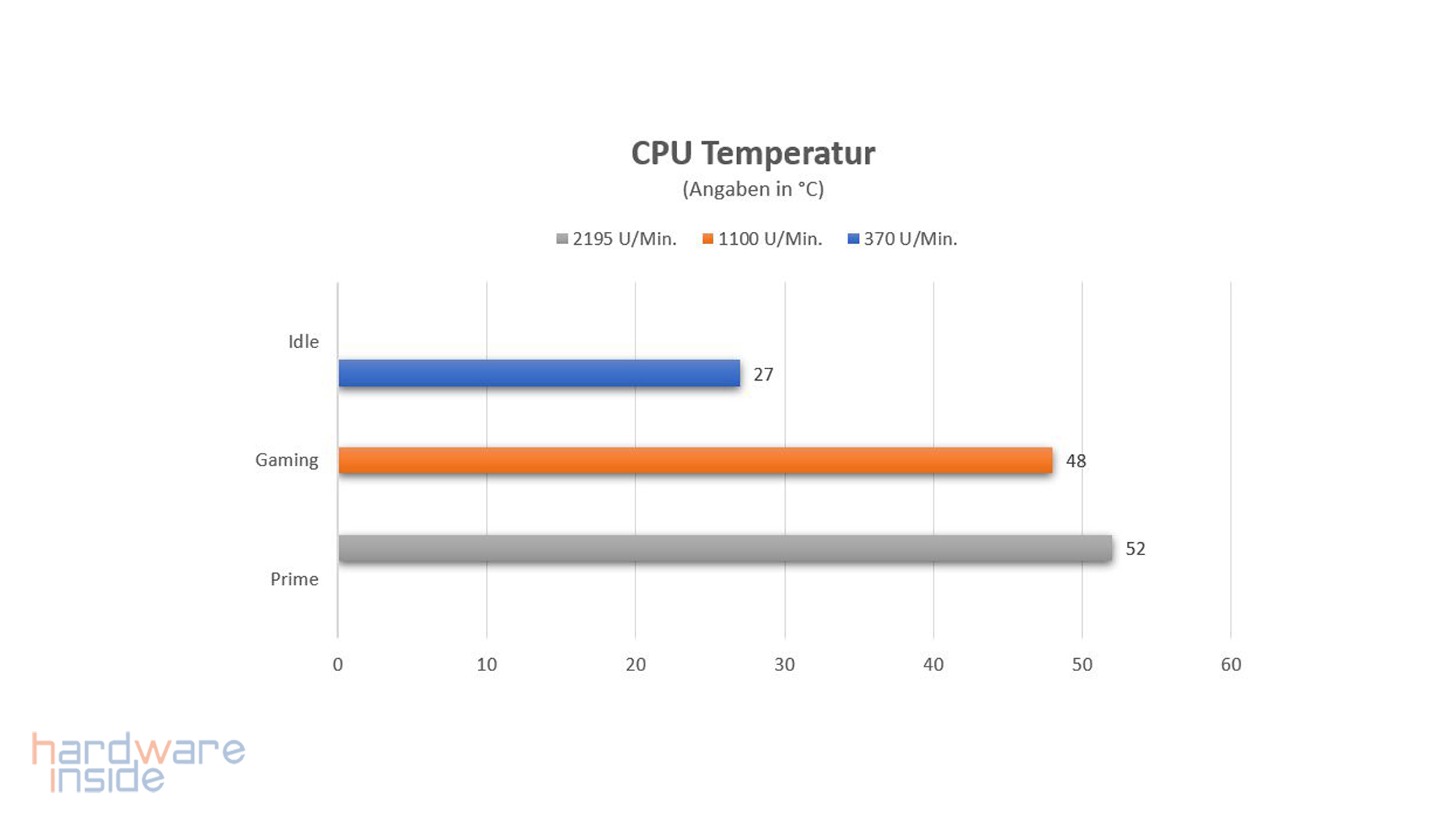

Die Temperaturen sind natürlich für uns auch ein wichtiges Kriterium, daher testen wir unser System im Idle, mit Prime95 1344k ohne AVX für 30 Minuten und dem Spiel Forza Horizon 5 für 45 min. Zum Testzeitpunkt lag die Raumtemperatur bei 21 Grad. Die Geschwindigkeiten der Lüfter wurden für die drei Szenarien über die ASUS AI SUITE 3 eingestellt. Die Pumpe wurde bei uns auf 4000 U/min. Festgelegt, was aus unserer Sicht ein guter Kompromiss aus Leistung und Lautstärke bei den Szenarien ist. Eine Regulierung der Lüfter auf 0 U/min. war leider bei uns nicht möglich, daher übernehmen wir den min. Wert von 375 U/min. um den Bereich Low Noise abzudecken. Wie im Diagramm zu sehen ist, sind die ausgelesenen 27 °C doch schon recht beachtlich. Beim Gaming wurde darauf geachtet, das eine ausreichende Kühlleistung vorhanden ist, aber zugleich kein Aufheulen der drei Lüfter der MASTERLIQUID PL360 FLUX zu vernehmen ist. Mit 48 Grad kam das System nicht einmal ins schwitzen, wir denken, damit kann jeder leben. Zu guter Letzt wurde die max. Drehzahl von 2195 U/min. eingestellt und Prime95 kam wie oben bereits erwähnt, für 30 Minuten zum Einsatz. Bei unserem Testsystem lagen wir bei 50 Grad unter Last, das ist schon beachtlich. Ein wirklich guter Kompromiss aus Kühlung und Leistung liegt bei etwa 45 %, das entspricht ca. 1100 U/min. Während der ganzen Testphase war die Zwei-Kammer-Pumpe nur leicht bis minimal zuhören. Abgesehen davon sind die erreichten Werte unsererseits Ist-Werte und können natürlich abweichen, je nach verbauter Hardware. Bezüglich der Lautstärke, es ist vom eigenen Empfinden und Gehör abhängig.



Effekte



Nachfolgend wollen wir euch in einem kurzen Video einen kleiner Einblick verschaffen, welche grandiosen Farben und Farbgestaltung die FLUX mit sich bringt und auch welche Effekten zur Verfügung stehen.



Fazit

Die Cooler Master MASTERLIQUID PL360 FLUX hat uns auf der ganzen Linie überzeugt. Mit der Neuentwicklung der Doppelkammer-Pumpe trifft Cooler Master genau ins schwarze, während des ganzen Betriebes war lediglich ein leichtes Surren zu vernehmen. Die Kombination von Pumpe und Radiator bringt eine hervorragende Kühlleistung, die noch deutlich Luft nach oben hat. Gepaart mit den speziell entwickelten Schaufeln der Lüfter der FLUX-Serie wird die entstandene Abwärme noch schneller durch den Radiator abgeführt. Was will man also mehr. Wer nun auch noch das Augenmerk auf die Dual-Loop ARGB-Pumpe wirft, dessen Beleuchtung sich ebenfalls anpassen lässt, der setzt bei der MASTERLIQUID PL360 FLUX auf das richtige Pferd. Saubere Verarbeitung trifft auf Leistung und mit dem adressierbaren Gen2-Controller bildet das ganze eine perfekte Kombination. Die MASTERLIQUID PL360 FLUX ist derzeit für 180 € gelistet und wir können diese nur wärmstens empfehlen. Daher vergeben wir unseren Preis-/ Leistungsaward.

Pro:
+ Design
+ Verarbeitung
+ Beleuchtung
+ Gute bis sehr gute Kühlleistung
+ Preis
+ Gen2-Controller (Adressierbare Beleuchtung) inklusive

Kontra:
– N/A
