ASRock J4205-ITX im Test

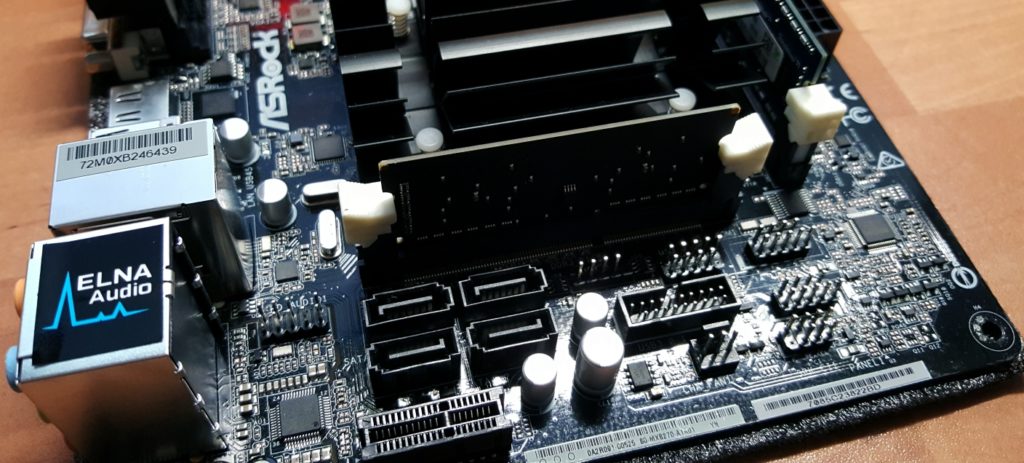

Wer einen kleinen Multimedia PC für das Wohnzimmer zusammenstellt, wählt in der Regel ein möglichst kleines System. Hier bietet sich das ASRock J4205-ITX an, denn es ist klein und dank passiven CPU Kühler auch lautlos. Auf dem Mainboard befindet sich ein fest verlöteter Prozessor der neuen Apollo Lake Generation – der J4205. Apollo Lake Prozessoren basieren auf der Goldmont Architektur und treten die Nachfolge von Braswell an. Schon im Vorfeld sprach Intel von einer Leistungssteigerung um 30% bei gleicher Taktfrequenz.

[​IMG]

An dieser Stelle bedanken wir uns bei unserem Partner ASRock für die freundliche Bereitstellung des Mainboards, sowie für das in uns gesetzte Vertrauen.​

Verpackung

[​IMG] [​IMG]

Das J4205-ITX kommt in einer dunklen Verpackung, auf deren Front die Modellbezeichnung unübersehbar aufgedruckt wurde. Auf der Rückseite der Verpackung befinden sich viele weitere Informationen zu den Anschlüssen und den Besonderheiten des Mainboards.

[​IMG]

Im Inneren der Verpackung finden wir zuerst das Mainboard in einem antistatischen Beutel. Rechts unter der Pappe befindet sich das Zubehör, sowie eine Anleitung.

Lieferumfang

Neben dem Mainboard befindet sich im Lieferumfang noch folgendes Zubehör:

  • DVD mit Treibern und Software
  • Quick Installation Guide
  • I/O Blende
  • 2x SATA Kabel (1x gerader Stecker, 1x abgewinkelter Stecker)

Technische Daten

[​IMG]

Praxis – Teil 1 Aufbau

[​IMG]

Das Mainboard setzen wir mit einer typischen Ausstattung für einen kleinen Multimedia- / Wohnzimmerrechner zusammen. 4 GB Arbeitsspeicher reichen für die meisten Multimedia Anwendungen aus. Soll das System zum Game-Streaming genutzt werden, empfehlen wir 8 GB Arbeitsspeicher und eine SSD als Systemlaufwerk. Das System verbauen wir in einem kleinen ITX Gehäuse von Inter-Tech – dem E-W60. Zur Belüftung des Gehäuses installieren wir noch zwei 60 mm Lüfter aus der System Fan Serie von Sharkoon.

[​IMG]

BIOS-Einstellungen

[​IMG]

Das BIOS informiert uns in der Hauptansicht über die verbauten Komponenten. Zudem wird angezeigt, wie viel Speicher insgesamt zur Verfügung steht und wie viel davon der Grafik zugewiesen wird.

[​IMG] [​IMG]

[​IMG]

In der erweiterten Ansicht werden uns zahlreiche Untermenü-punkte geboten, in denen wir diverse Einstellungen vornehmen können. Die meisten Einstellungen davon haben im normalen Betrieb kaum eine Auswirkung. Anders sieht es mit dem Menüpunkt „Power Gear“ im Menüpunkt „CPU Konfiguration“ aus. Hier lässt sich neben dem „Normal Mode“ auch ein „Eco Mode“ bzw. „Sport Mode“ auswählen. Während sich die Leistung im „Normal Mode“ nicht vom „Sport Mode“ unterscheidet, wird im „Eco Mode“ die maximale Taktfrequenz im Mehrkernbetrieb reduziert.

[​IMG] [​IMG]

[​IMG] [​IMG]

In den nachfolgenden Menüs können noch die Drehzahlen für die Lüfter eingestellt werden. Danach folgen die üblichen Einstellungen, wie beispielsweise BIOS-Passwort, Bootreihenfolge und das beenden des BIOS.

Temperaturen

Von Haus aus wird der Prozessor des J4205-ITX von einem passiven Kühlkörper gekühlt. Für unsere Tests stellen wir dem Kühler zwei 60 mm Gehäuselüfter bereit. Dabei handelt es sich um Sharkoons System Fan Midrange. Die Lüfter haben eine maximale Drehzahl von 2500 U/min. Die Leistungsdaten sind mit einem maximalen Volumenstrom von 19,5 m³/h und einem maximalen Luftdruck von 1,14 mmH²O angegeben. Unsere Tests werden wir einmal komplett ohne Lüfter, einmal mit 50% Drehzahl (~ 1200 U/min.) und einmal mit 100% (~ 2500 U/min.) durchlaufen lassen. Die Raumtemperatur liegt bei etwa 26 Grad.

[​IMG]

Für unsere Tests verwenden wir Prime95 um die maximale Temperatur der CPU auszuloten. Dabei erreichen wir nach einer halben Stunde ohne Gehäuselüfter 71 Grad. Das ist noch nicht kritisch aber noch höher sollte die Temperatur nicht steigen. Da das System aufgrund seiner Leistung nur begrenzt zum Spielen taugt, haben wir ältere Titel wie Warcraft III über einen Zeitraum von etwa 30 Minuten gespielt. In Warcraft III erreichten wir eine maximale Temperatur von 67 Grad ohne Gehäuselüfter. Im Idle und unter Arbeiten mit Office blieben die Temperaturen in einem gesunden Bereich von 32 – 44 Grad.

Cinebench R15

[​IMG]
OpenGL Benchmark

[​IMG]
CPU Benchmark

Im Vergleich zum Vorgänger – dem J3710-ITX, hat sich die Leistung der Prozessorgrafik sowie die CPU Leistung laut Cinebench um etwa 20% erhöht. Konnten die Vorgänger trotz einer geringeren TDP von 6,5 Watt den Turbotakt im Ein- und Mehrkernbetrieb dauerhaft halten, ist der Intel Pentium J4205 im Mehrkernbetrieb bei 2,4 GHz am Ende, im Einkernbetrieb schwankt der Turbotakt zwischen 2,4 und 2,6 GHz.

Energieverbrauch

[​IMG]

Fazit

Mit dem J4205-ITX hat ASRock ein außergewöhnliches ITX-Board mit verlöteter CPU geschaffen. Es weist es einige Besonderheiten auf, die man bei der Konkurrenz vergeblich sucht. Das fängt bei den vier SATA Anschlüssen an, wo andere Hersteller nur zwei Anschlüsse bieten und es geht weiter mit den analogen Audio Ausgängen für 7.1 Sound und wird durch einen digitalen Audio Ausgang komplettiert. Wir bleiben auch direkt bei den Ausgängen, denn bei den meisten Mainboards dieser Art findet man ein bis zwei verschiedene Ausgänge zum Anschluss eines Monitors. Beim J4205 sind es ganze drei Anschlüsse, die sogar ein Multi-Monitor-Setup aus bis zu drei Bildschirmen erlauben. Als weiteren Punkt auf der Pro Seite möchten wir noch aufführen, dass dieses Mainboard mit bis zu 16 GB Arbeitsspeicher ausgestattet werden kann. Wo Licht ist, ist natürlich auch Schatten. Der M.2 Anschluss der uns erst freudig macht, erweist sich beim Blick ins Handbuch nur als Anschluss für ein passendes WLAN Modul, der Anschluss einer M.2 SSD ist hier leider nicht möglich. Ansonsten bleibt zu sagen, dass so viel Ausstattung auch ihren Preis hat, denn mit 107,90 € ist das Mainboard rund 20 Euro teurer als vergleichbare Boards.

[​IMG]

Pro:
+ Leistung
+ Geringer Stromverbrauch
+ Viele interne & extern Anschlüsse
+ Geräuschlos (ohne Lüfter)
+ 16 GB RAM möglich

Contra:
– M.2 nur für WiFi

[​IMG][​IMG]

Wertung: 8,6/10
