ASUS ROG ZENITH EXTREME im Test

Das ASUS ROG ZENITH EXTREME ist seit über einem Jahr auf dem Markt erhältlich und unterstützt sowohl die alten als auch die neuen THREADRIPPER Prozessoren. Allerdings benötigen die 24 und 32 Kerner, der neuen Prozessoren der 2000er Serie, eine bessere Kühlung der Spannungsversorgung. Daher schauen wir uns in diesem Test nicht nur das ROG ZENITH EXTREME von ASUS an, sondern auch das Cooling Kit von ASUS, welches jetzt dem Mainboard beiliegt.

[​IMG]


An dieser Stelle möchten wir uns bei ASUS für die Bereitstellung des Samples sowie für das in uns gesetzte Vertrauen bedanken.​

Verpackung, Inhalt, Daten

Verpackung:

Die Verpackung ist wie allen High-End Mainboards von ASUS im typischen rot-schwarzen Design gehalten. Auf der Verpackung finden wir alle wichtigen Angaben zum Mainboard, welche wir uns später noch ansehen werden.


Lieferumfang:

Da es sich um ein High-End-Mainboard handelt, fällt der Lieferumfang sehr umfangreich aus. Natürlich dürfen auch nicht die zahlreichen Sticker fehlen.

Im Lieferumfang ist neben dem Cooling-Kit auch ein Controller für weitere Lüfter enthalten, falls uns die Lüfter-Anschlüsse am Mainboard nicht ausreichen.


Auch ist eine 10-GBit-Netzwerkkarte enthalten, die wir in einen der PCI-Express-Slots einstecken können. Benötigt wird mindestens ein PCI-Express-x1-Slot.

Im Lieferumfang befindet sich:

  • Bedienungsanleitung
  • 3 x SATA-Kabel
  • 1 x ASUS WiGig 802.11ad Antennen
  • 1 x ASUS 2T2R dual band Wi-Fi Antennen
  • 1 x ROG VGA-Halter
  • 1 x ROG DIMM.2 Lüfter-Halterung
  • 1 x ROG AREION 10G (Netzwerkkarte)
  • 1 x Lüfter-Erweiterungskarte + Schrauben
  • 1 x Kabel für Lüfter-Erweiterungskarte
  • 1 x SLI HB BRIDGE (2-WAY-L)
  • 1 x ROG Sticker (Groß)
  • 1 x Q-Connector
  • 1 x 10-in-1 ROG Kabellabel
  • 1 x M.2 Schrauben-Kit (lange Schrauben)
  • 2 x M.2 Schrauben-Kit (kurze Schrauben)
  • 1 x DIMM.2 Erweiterungskarte für M.2-SSDs
  • 1 x ROG Logo Sticker
  • 1 x Verlängerungskabel für RGB-Streifen
  • 1 x Verlängerungskabel für adressierbare RGB-Streifen
  • 3 x Temperaturfühler (Kabel)
  • 1 x USB-Stick mit Treibern
  • 1 x ROG Untersetzer
Hersteller, ModellASUS, ROG ZENITH EXTREME
FormfaktorE-ATX
SockelTR4
CPU (max.)AMD RYZEN THREADRIPPER 2990WX
ChipsatzAMD X399
SpeicherDDR4 3600(O.C.)/3200(O.C.)/2400/2666/2133/2800(O.C.) MHz
Speicher-Kanäle / SteckplätzeQuad-Channel / 8
Speicher (max.)128 GB
M.2-Ports1 x M.2 PCIe x4/x2 (SATA) 2260/2280/22110
2 x M.2 PCIe x4/x2 (SATA) 2242/2260/2280
PCI-Express Steckplätze4 x PCIe 3.0 x16
2 x PCIe 2.0 x4
1 x PCIe 2.0 x1
Interne Anschlüsse(normal)1 x OC PEG Power-Anschluss
1 x CPU-Lüfter-Anschluss
1 x CPU-Lüfter-Anschluss (optional)
2 x Gehäuselüfter-Anschluss
1 x High-Amp-Lüfteranschluss
1 x Pumpenanschluss
1 x W_FLOW-Anschluss
1 x W_OUT-Anschluss
1 x W_IN-Anschluss
2 x RGB-LED-Anschlüsse
1 x adressierbarer RGB-LED-Anschluss
6 x SATA 6Gb/s
1 x U.2
1 x Front Panel-Audio
1 x S/PDIF Out Header
1 x USB-3.1-Gen2
4 x USB-3.1-Gen1
1 x USB-2.0
1 x TPM-Header
2 x Temperatursensor-Anschlüsse
Anschlüsse I/O1 x USB-3.1-Gen2 Type-C
1 x USB-3.1-Gen2 Type-A
8 x USB-3.1-Gen1
1 x RJ-45-Anschlüsse (1 Gbit)
3 x W-LAN-Antennenanschlüsse (2T2R)
1 x S/PDIF-Out-Anschluss (optisch)
5 x 3,5mm-Klinkenanschlüsse

Das Design des ROG ZENITH EXTREME wirkt sehr harmonisch und gefällt uns sehr. Hierbei handelt es sich um ein E-ATX-Mainboard was besonders auffällt, wenn wir die Breite des Mainboards mit den PCI-Express-Slot vergleichen. Die Rückseite des ROG ZENITH EXTREME wird zu einem Drittel von einer Backplate abgedeckt.


Im unteren Bereich des Mainboards finden wir einige Anschlüsse für das Frontpanel. Darunter sind auch zwei USB-3.0 und zwei RGB-LED-Anschlüsse. Für Festplatten/SSDs stehen uns sechs SATA-Anschlüsse und ein U.2-Anschluss bereit.


Neben dem 24 poligen ATX-Stromanschluss und den zwei 8-Pin-CPU-Stromanschlüssen befinden sich außerdem ein USB-3.1-Gen2-Anschluss, eine interne Reset-Taste und ein interner Power Schalter. Zwischen dem eben beschriebenen und den rechten Speicherbänken können wir einen ROG-DIMM.2 einstecken. Auf diesen können wir zwei M.2-SSDs montieren. Zusätzlich ist, neben dem ROG.DIMM.2, ein Schalter angebracht, mit dem wir einzelne PCI-Express-Slots deaktivieren können. Für alle OC-Experten bietet das ASUS ROG ZENITH EXTREME auch Messpunkte, an denen wir unter anderem die CPU-Spannung messen können. Dazu benötigen wir zum Beispiel einen Multimeter.


Ein weiterer M.2-Slot befindet sich unter der PCH-Abdeckung des Chipsatzkühlers. Die PCH-Abdeckung dient dabei als Kühler für die montierte M.2-SSD.


Am I/O-Backpanel stehen uns insgesamt zehn USB-Anschlüsse bereit. Dabei handelt es sich um acht USB-3.1-Gen1 und zwei USB-3.1-Gen2. Bei den USB-3.1-Gen2-Anschlüssen wird zwischen USB-Type-B und USB-Type-C unterschieden. Des Weiteren sind fünf 3.5mm-Klinkenstecker, ein optischer SPDIF-Ausgang und ein RJ45-Anschluss vorhanden. Für zwei WLAN-Antennen stehen uns zwei Anschlüsse bereit. Zusätzlich zu den ganzen Anschlüssen können wir auch auf einen ClearCMOS- und BIOS-Flashback-Taster zurückgreifen.

Da der AMD THREADRIPPER über 64 PCI-Express-Lanes verfügt, sind auf dem ROG ZENITH EXTREME vier PCI-Express-Slots-x16 mit ganzen sechszehn PCI-Express-3.0-Lanes verbaut. Diese können wir auch einzeln deaktivieren, falls wir PCI-Express-Lanes benötigen. Zusätzlich zu den PCI-Express-3.0-Slots ist auch ein PCI-Express-2.0-x1 und -x4 vorhanden. Besonders interessant ist auch das verbaute OLED-Display, was über dem I/O-Backpanel sitzt. In diesem können wir uns Infos wie die aktuell anliegende Taktfrequenz oder auch eigene Grafiken anzeigen lassen.

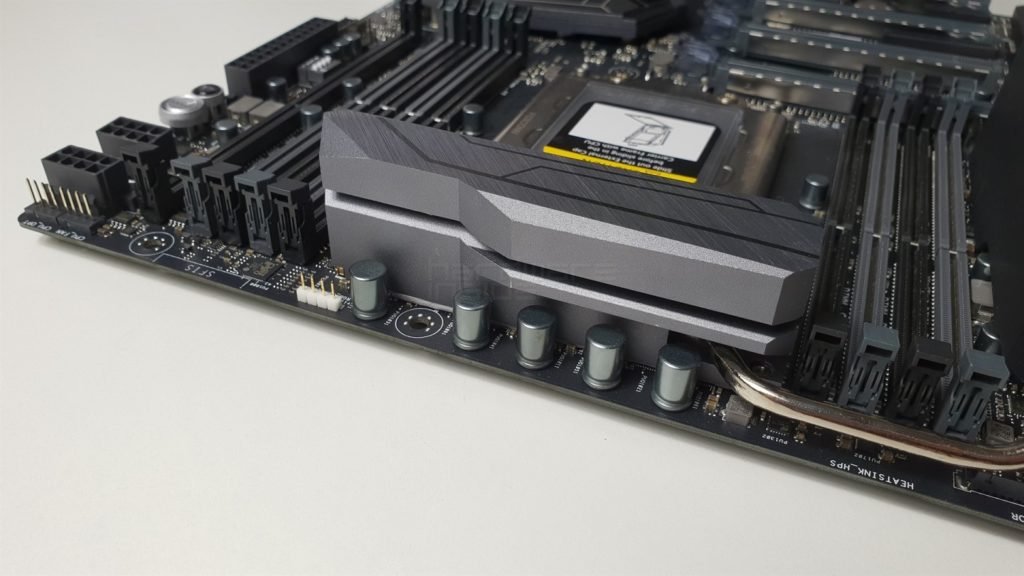

Wie wir anhand der Bilder sehen können, setzt ASUS beim ROG ZENITH EXTREME auf einen MOSFET-Kühler aus einem Guss. Dieser ist über eine Heatpipe mit einem weiteren Kühler verbunden. Da Ersterer aus einem Guss ist, bietet er weniger Angriffsfläche für durchströmende Luft als ein MOSFET-Kühler mit Alu-Finnen. Wir sind daher sehr auf die Temperaturen der MOSFETs gespannt.


Als Zusatz zur MOSFET-Kühlung legt ASUS seit dem Erscheinen der THREADRIPPER 2000 Plattform einen 40mm-Lüfter bei. Die Montage des Lüfters ist einfach, allerdings wird dieser nur mit einer Schraube am Mainboard befestigt. Stabil ist was anderes. Inwiefern der Lüfter die Temperaturen der MOSFETs senken kann, schauen wir uns später an.


Montiert wird der 40mm-Lüfter auf einer kleinen Halterung, die mit einer Schraube + Mutter am Mainboard befestigt wird. Nach der Montage befindet sich noch ein kleiner Abstand zwischen Lüfter und VRM-Kühler. Wir finden, dass das Ganze optisch nicht überzeugen kann und eher nach einer Notlösung als einer Dauerlösung aussieht.

Zwischen dem ersten und zweiten PCI-Express-x16-Slot befindet sich die Spannungsversorgung der SoC. Hier setzt ASUS auf einen ASP1405 PWM-Controllermit drei Phasen. Bei den drei verwendeten MOSFETS handelt es sich um Texas Instruments CSD97374Q4M die jeweils 25 Ampere bereitstellen können. Hierfür legt ASUS im Cooling Kit auch einen Zusatzkühler bei, der auf dem unteren Bild zu sehen ist.


Unter der Abdeckung des I/O-Backpanels wird ein Lüfter verbaut, der durch die Alu-Finnen des zweiten VRM-Kühlers Luft befördert. Die Größe des Lüfters beträgt 40mm.


Beim ASUS ROG ZENITH EXTREME kommt eine echte 8-Phasen Spannungsversorgung zum Einsatz. Verbaut wird dafür ein ASP1405 PWM-Controller der maximal acht Phasen steuern kann und auch so konfiguriert ist. Bei den verbauten MOSFETs handelt es sich um IR3555M, die eine Leistung von 60 Ampere haben. Damit dürfte die Spannungsversorgung ausreichend dimensioniert sein. Es stellt sich somit nur noch die Frage, ob die VRM-Kühlung ausreicht.

Auf der Rückseite der des Mainboards und der verbauten MOSFETs wird eine Backplate zur Kühlung eingesetzt. Diese soll zusätzlich dafür sorgen, dass die MOSFETs nicht überhitzen. Unter der Backplate befinden auch zwölf Kondensatoren.


Unter dem zweiten VRM-Kühler befindet sich unter anderem der INTEL
Intel i211AT der für die 1GBit-RJ45-Schnittstelle zuständig ist. Des Weiteren befindet sich hinter den Audio-Anschlüssen der Anschluss für das verbaute OLED-Display.


Bei der Größe des verbauten VRM-Kühlers hätten wir mehr erwartet. Allerdings lassen wir uns erst mal nicht von der Größe täuschen und sind sehr auf die Messergebnisse der Temperaturtests gespannt.

BIOS & Software

Das UEFI des ROG ZENITH EXTREME ist ASUS typisch aufgebaut. Unter Main finden wir wichtige Angaben über das System. Unter anderem wird uns angezeigt welcher Prozessor verbaut ist und wie viel Arbeitsspeicher im System ist.


Unter Extreme Tweaker finden wir alles, was das Übertakter-Herz höherschlagen lässt. So können wir unter anderem den Multiplikator des Prozessors ändern oder den Speichertakt einstellen. Natürlich können wir auch die Timings der Speicher und diversen Spannungen wie die CPU-Spannung einstellen.


Unter Advanced finden wir alle System relevanten Einstellung. Hier können wir zum Beispiel CPU-Kerne deaktivieren oder die Festplatten-Einstellungen konfigurieren.


Im Menüpunkt Monitor können wir verschiedene Sensoren auslesen. Hierbei handelt es sich um Temperaturen und Spannungen. Weiter unten befindet sich der Q-Fan (Lüftersteuerung).


Im Q-Fan Untermenü können wir alle am Mainboard angeschlossenen Lüfter steuern. Darüber hinaus auch die Lüfter, die am externen Lüftercontroller angeschlossen sind, welcher im Lieferumfang beiliegt. Dafür muss der Lüftercontroller aber am Mainboard angeschlossen sein. Wie bei allen ASUS Mainboards können wir PWM-Lüfter auf bis zu 20 und DC-Lüfter auf bis zu 60 Prozent der maximalen Drehzahl herunterregeln.

Praxistest


Testsystem
MainboardASUS ROG ZENITH EXTREME
ProzessorAMD RYZEN THREADRIPPER 1920X
Arbeitsspeicher2x GEIL Superluce RGB – DDR4 – 3000 MHz – 8 GB
ProzessorkühlerENERMAX LIQTECH TR4 240
GrafikkarteMSI GeForce RTX 2080 Ti GAMING X TRIO
M.2-SSD / SSD / Externe SSDSAMSUNG 960 EVO / CRUCIAL MX500 / SAMSUNG Portable SSD T5 / USB-Stick SanDisk Ultra USB 3.0
NetzteilASUS ROG THOR 1200P
BetriebssystemWindows 10 1809
Infrarot-TemperaturmessgerätETEKCITY Lasergrip 774
Strommessgerätbrennenstuhl pm231e

In unserem Testsystem verbauen wir neben dem Mainboard, das wir testen, ein AMD RYZEN THREADRIPPER 1920X und ein 16GB Arbeitsspeicher-Kit von GEIL. Um die Anschlüsse und Slots zu testen, kommt in unserem Testsystem eine SAMSUNG 960 EVO, eine CRUCIAL MX500 und eine SAMSUNG Portable SSD T5 zum Einsatz. Das Ganze wird von einem ASUS ROG THOR 1200P mit Strom versorgt.

OLED-Display

Wie schon bei der ASUS ROG RYUJIN AiO ist auch beim ROG ZENITH EXTREME ein OLED-Display verbaut. Wir können uns über das Display die Temperaturen anzeigen lassen oder ein eigenes Logo verwenden. Unserer Meinung nach ist das Display vor allem dann sinnvoll, wenn übertaktet werden soll, da wir hier den Fehlercode auslesen können. Natürlich sind auch die Temperaturen interessant welche wir angezeigt bekommen. Ein OLED-Display ist zwar kein muss, aber unserer Meinung nach ein nettes Feature.

Beleuchtung an Klinkenbuchsen

Ein weiteres Feature was uns gefällt ist, dass die 3.5-mm-Klinkenbuchsen beleuchtet sind. Vor allem wenn es dunkel ist und wir ein Headset oder eine andere Peripherie einstecken möchten ist es toll, dass diese beleuchtet sind.


ROG DIMM.2

Schauen wir uns die Geschwindigkeit der M.2-Slots auf dem ROG DIMM.2 an. Die Ergebnisse liegen in einem guten Bereich. Damit wir uns auch ein Urteil über die Leistungsstabilität machen können, die bei einer M.2-SSD auch oft mit der Temperatur zusammenhängt, haben wir uns angeschaut wie warm die verbaute M.2-SSD maximal wird. Wie wir anhand des Bildes sehen können, erreichen wir bis zu 93 °Celsius. Bei dieser Temperatur reduziert unsere M.2-SSD die Geschwindigkeit. Optional können wir am ROG DIMM.2 einen Lüfter anbringen, den wir allerdings separat erwerben müssen. Alternativ können wir auch den beiliegenden Lüfter für die MOSFET-Kühlung nutzen.


M.2-Slot am Chipsatz

Anders als die M.2-Slots auf dem ROG DIMM.2 wird die M.2-SSD, die im dritten M.2-Slot verbaut ist, von einem großen Kühler gekühlt und die Temperaturen liegen daher in einem sehr guten Bereich. Wir messen maximal 64 °Celsius und erreichen beim Datendurchsatz die erwarteten Werte. Die kleinen Unterschiede vom M.2-Slot am Chipsatz und den M.2-Slots auf den ROG DIMM.2 liegen in der Messtoleranz und müssen nicht weiter beachtet werden.


SATA-Geschwindigkeit

Auch die Geschwindigkeit der SATA-Anschlüsse ist wie zu erwarten.

USB-3.1-Gen2-Geschwindigkeit

Beim Test der USB-3.1-Gen2-Anschlüsse limitiert leider unsere externe SSD. Der Anschluss selber kann rein theoretisch bis zu 1250 Megabyte die Sekunde erreichen. In der Praxis sind es eher 1000 MB/s.


USB-3.1-Gen1-Geschwindigkeit



Das der USB-3.1-Gen1-Anschluss an sein Limit kommt, erkennen wir an den maximal erreichten 410 MB/s Datendurchsatz. Im Vergleich zum USB-3.1-Gen2-Anschluss liegt dieser 140 MB/s niedriger.


Overclocking

Das Übertakten mit dem ASUS ROG ZENITH EXTREME macht wie bei fast jedem ASUS Mainboard richtig Spaß. So werden uns alle Optionen geboten, die wir benötigen. Mithilfe dieser Optionen können wir unseren RYZEN THREADRIPPER 1920X auf 4 GHz übertakten. Dazu benötigen wir allerdings eine CPU-Spannung von 1,325 Volt und dementsprechend hoch sind die Temperaturen mit der AiO die wir zur Kühlung verwenden. Mit dem zuvor getesteten GIGABYTE X399 AORUS EXTREME benötigten wir etwas weniger Spannung und das, obwohl die gleiche Kühlung zum Einsatz kam.

Temperaturen



Die gemessenen MOSFET-Temperaturen auf dem MOSFET-Kühler und den MOSFET-Temperatursensor liegen in einem guten Bereich und mit aktiven 40mm-Lüfter über dem MOSFET-Kühler sinken diese um circa 5 °Celsius. Allerdings liegen die Temperaturen am Sensor deutlich höher als auf dem Kühler, was ein gutes Indiz für eine schlechte Wärmeübertragung ist. Das hängt vor allem mit der Bauart des Kühlers zusammen. So handelt es sich um einen Kühler aus einem Guss ohne Alu-Finnen, die eine größere Angriffsfläche für einen Luftstrom bieten würden. Das zuvor getestete GIGABYTE X399 AORUS XTREME geht hier einen anderen weg und dementsprechend niedrig sind die Temperaturen. Des Weiteren müssen wir bedenken das wir nur einen THREADRIPPER mit zwölf Kernen verbaut haben und dieser eine geringere Abwärme als ein 32-Kerner hat, der auch auf dem Mainboard verbaut werden kann. Nichtsdestotrotz schafft es der 40mm-Lüfter die Temperaturen zu reduzieren, auch wenn er wohl eher eine Notlösung ist.


Stromverbrauch

Der Stromverbrauch des ASUS ROG ZENITH EXTREME ist im Idle sehr gut, so messen wir nur 80 Watt. Hier hat das zuvor getestete GIGABYTE Mainboard mehr verbraucht. Allerdings wendet sich das Blatt im Last-Zustand und das ASUS Mainboard verbraucht 6 Watt mehr. Da wir mit einem CPU-Takt von 4 GHz eine höhere CPU-Spannung benötigen als mit dem GIGABYTE X399 AORUS XTREME, liegt der Stromverbrauch dementsprechend etwas höher.

Fazit

Das ASUS ROG ZENITH EXTREME ist insgesamt ein solides Mainboard, allerdings zu einem stolzen Preis. So bietet es zwar insgesamt drei M.2-Slots, wovon zwei sehr praktisch über den ROG DIMM.2 zu erreichen sind, allerdings werden diese auch nicht gekühlt. Leider müssen wir erst separat einen Lüfter oder einen M.2-Kühler erwerben oder den Lüfter für die MOSFET-Kühlung benutzen. Falls wir einen 24- oder 32-Kerner verbauen möchten, ist das keine gute Alternative. Allerdings kostet ein solcher Lüfter auch nicht viel, verursacht allerdings zusätzlichen Lärm. Einer von Drei M.2-Slots wird dennoch sehr gut gekühlt. Die Optik und das Design des ASUS ROG ZENITH EXTREME gefallen uns sehr. Vor allem die dezente RGB-Beleuchtung in Kombination mit dem OLED-Display wissen zu überzeugen. Die Funktionen des OLED-Displays sind darüber hinaus auch sehr nützlich. Das beigelegte Zubehör ist sehr umfangreich und die 10 GBit Netzwerkkarte kann bei der Datenübertragung von Vorteil sein. Die beleuchteten Klinkenbuchsen gefallen uns auch sehr. Was uns nicht so gefällt ist die Kühlung der MOSFETs. Diese werden in unserem Test zwar nicht zu heiß, allerdings könnte die Umsetzung besser gestaltet sein. Der 40mm-Lüfter den wir alternativ montieren können, erscheint uns auch eher eine Notlösung zu sein. Die Spannungsversorgung ist ausreichend dimensioniert, wir würden uns allerdings zwei Phasen mehr wünschen. Bei den Anschlüssen am Backpanel und Frontpanel haben wir eine großzügige Auswahl. Uns gefallen am I/O-Backpanel vor allem die ClearCMOS- und BIOS-Flashback-Taster. Auch die Möglichkeit, dass wir PCI-Express-Slots deaktivieren können, kann ein großer Vorteil sein.
Das ASUS ROG ZENITH EXTREME erhält 9.2 von 10 Punkten. Es erhält auch unsere Empfehlung. Für eine Empfehlung der Spitzenklasse hat es leider nicht gereicht.

PRO
+ Spannungsversorgung
+ Optik
+ Backplate
+ Adressierbare RGB-Beleuchtung
+ Vier PCI-Express-x16-Slots
+ PCI-Express-Slots abschaltbar
+ Drei M.2-Slots
+ 10-Gbit-Netzwerkkarte
+ Zahlreiche USB-Anschlüsse
+ Beleuchtete Klinkenbuchsen
+ OLED-Display
+ integriertes W-Lan-Modul

KONTRA
– Preis
– Umsetzung der MOSFET-Kühlung
– Kühlung der ROG DIMM.2 M2-Slots

[​IMG]

Wertung: 9.2/10
