InWin Airforce im Test

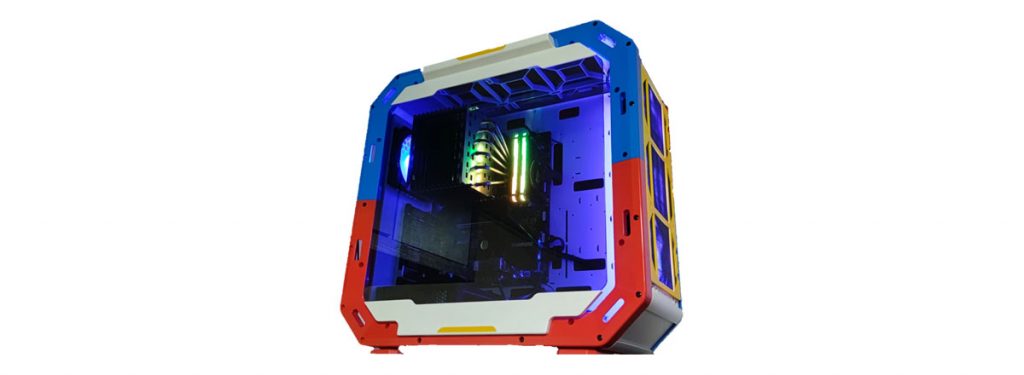

Heute erreicht uns das neue InWin Airforce Gehäuse. Dieses hat einige Besonderheiten auf Lager, so kommt es nicht nur wie von InWin gewohnt in einem außergewöhnlichen Design, sondern wird komplett zerlegt geliefert. So ergibt sich ein 19-teiliges, modulares Gaming-Gehäuse, welches selbst zusammengebaut wird. Wie der Aufbau vonstattengeht und was das InWin Airforce sonst mitbringt, erfahrt ihr in unserem Test.



Verpackung, Inhalt, Daten

Verpackung



Geliefert wird das InWin Airforce in einem 59 x 55 x 24 cm großen braunen Karton. Auf diesem sind das InWin Logo und stilisierte Einzelteile des Gehäuses abgedruckt. Dazu sind auf der linken Packungsseite die Spezifikationen des Gehäuses zu sehen.



Inhalt





Im Lieferumfang des InWin Airforce befinden sich folgende Einzelteile:

  • 19x Gehäuseteil
  • 55x Gehäuseschraube (2 Sorten)
  • 26x Mainboard – / Netzteilschraube
  • 15x Mainboard – Abstandshalter
  • 16x Schraube für 2,5″ HDD
  • 8x Schraube für 3,5″ HDD
  • 10x Kabelbinder
  • 1x Grafikkartenhalter
  • 8x PCIe – Slot – Blende



Daten

InWin Airforce
Farbe Justice White oder Phantom Black
Gehäuse Typ Midi – Tower
Material Gehärtetes Glas, SECC, ABS
Mainboard Kompatibilität 12” x 13” (305 x 330 mm) E-ATX, ATX, Micro-ATX, Mini-ITX
Erweiterungssteckplätze 8x PCI-E
Max. Grafikkartenlänge 390 mm
Max. CPU-Kühler-Höhe 170 mm
Frontanschlüsse 1x USB 3.1 Gen 2 Type-C
2x USB 3.0
HD Audio
Laufwerkskompatibilität 4x 2.5″
2x 3.5″
Kühlung Luftkühlung:
Vorderseite: 3x 120 mm
Oberseite: 3x 120 mm
Rückseite: 1x 120 mm
(4x 120 mm Lüfter im Lieferumfang)
Wasserkühlung:
Vorderseite: 1x 360 mm
Oberseite: 1x 360 mm
Netzteilkompatibilität PSII: ATX12V
– Länge bis zu 180 mm
Produktabmessungen (L x B x H) 537 x 270 x 528 mm
Verpackungsabmessungen (L x B x H) 590 x 550 x 240 mm
Nettogewicht 6,9 kg
Gesamtgewicht 11,2 kg



Details




Der auffällige äußere Rahmen des InWin Airforce ist aus glänzendem Kunststoff gefertigt. Dieser besteht aus insgesamt vier gut verarbeiteten Einzelteilen aus Kunststoff, welche in der uns vorliegenden Farbvariante „Justice White“ in den Farben Blau und Rot gehalten sind. Die Einzelteile werden jeweils über eine in den Kunststoff eingepresste Mutter miteinander verbunden. Da hierbei nur zwischen oben und unten unterschieden wird, ist es möglich, den Rahmen frei selbst zu gestalten. So bleibt es dem Kunden überlassen, ob er eine Kombination aus Rot und Blau auf beiden Seiten oder eine einzelne Farbe pro Seite verbauen möchte.




Bei den Elementen für Front, Boden und Deckel handelt es sich ebenfalls um Kunststoffteile. Auch diese sind wie die Rahmenteile sauber verarbeitet und mit entsprechenden eingepressten Muttern versehen. Die Gestaltung ist hierbei sehr offen und sollte eine gute Luftzirkulation ermöglichen. Um dabei das Innenleben vor Staub zu schützen, befinden sich im Lieferumfang zwei Staubfilter. Diese sind in unserer Farbvariante jeweils mit einem gelben und einem weißen Rahmen versehen und lassen sich beliebig an Front, Boden oder Deckel montieren.




Front, Deckel und Boden werden über drei Winkelstücke aus weißem Kunststoff über eingepresste Muttern miteinander verbunden. Einer dieser Winkel ist mit einer großen rechteckigen Öffnung versehen. Diese dient später der Montage der beiliegenden Front-I/O-Blende.




Diese Blende besteht ebenfalls aus weißem Kunststoff und ist mit einer schwarzen Einrahmung und dem InWin Logo versehen. Als weiterer Farbakzent sticht hier der in Gelb gehaltene Einschalttaster hervor. Darüber hinaus verfügt die Blende über einen USB-C 3.1 Gen 2, Audio – Klinken Ein- und Ausgang, sowie zweimal USB-A 3.0.




Rückseite und Mainboard-Tray sind aus Stahl und mattweiß lackiert. Die Lackierung ist fehlerfrei und die zahlreichen Montagelöcher und Durchführungen sauber gearbeitet.




Zwei aus blauem Kunststoff gefertigte Festplattenkäfige, in denen jeweils eine 2,5″ oder 3,5″ Festplatte verbaut werden kann und zwei Füße aus rotem Kunststoff mit einer rutschhemmenden Auflagefläche, welche sich in das Gehäuse einklippsen lassen, vervollständigen das InWin Airforce.




Zusätzlich legt InWin dem Airforce noch vier adressierbare RGB-Lüfter vom Typ InWin Luna AL120 bei. Dieses sind für einen hohen Airflow ausgelegt und drehen mit bis 1800 U/min. Damit sie dabei nicht allzu viel Vibrationen an das Gehäuse weitergeben, sind die Luna AL120 mit Gummipuffern versehen.



Praxis

Testsystem

Testsystem
Mainboard MSI MAG X570S TORPEDO MAX
Prozessor AMD RYZEN 5 5600G
Arbeitsspeicher 2x 8 GB Corsair Vengeance RGB PRO 3.200 MHz CL16
Speicher Crucial P5 500 GB PCIe M.2 2280SS SSD
Grafikkarte AMD Radeon Grafik (iGPU)
CPU Kühler Noctua NH-P1
Gehäuse / Netzteil InWin Airforce, Antec Edge 750W



Zusammenbau




Die Montage beginnt mit dem Verbinden der Rahmenteile. Diese werden einfach übereinandergelegt und von der Vorderseite mit zwei Schrauben verschraubt. Wir entscheiden uns hierbei für eine Kombination aus einem blauen und einem roten Rahmenteil je Seite, es wäre jedoch auch möglich, eine Seite komplett mit blauen und eine nur mit roten Rahmenteilen zu versehen.




Anschließend wird der Mainboard-Tray mit der Rückseite des Gehäuses mittels dreier Schrauben verbunden.





Einen der zwei fertigen Rahmen legen wir mit der Außenseite nach unten auf unsere Arbeitsfläche und fügen Front-, Deckel- und Boden-Element samt der zugehörigen Winkelstücke in die dafür vorgesehen Öffnungen des Rahmens. Dabei gleiten alle Elemente gut in die Öffnung und werden anschließend mit insgesamt zehn Schrauben untereinander verschraubt. Im Anschluss kann direkt das Mainboard-Tray samt Rückseite in das Gehäuse eingefügt werden. Dieses wird über zwei Schrauben am Gehäuse-Unterteil fixiert.




Die zusammengefügten Teile können jetzt gedreht werden, sodass der Rahmen nach oben zeigt. Nun können wir diesen durch zehn Schrauben mit dem Mainboard-Tray und weiteren 12 Schrauben mit den übrigen Teilen verbinden. Danach drehen wir das Gehäuse auf die andere Seite, legen den zweiten Rahmen auf und verschrauben diesen mit 14 Schrauben mit dem Rahmen.




Die Montage der Füße des Gehäuses gestaltet sich besonders einfach, diese werden von unten eingeschoben und rasten dann ins Gehäuse ein.




Ebenso einfach wie die Füße lässt sich das Front I/O montieren. Diese wird von vorne in die dafür vorgesehene Öffnung geschoben und rastet dann ganz sanft ein.




Damit ist dann das InWin Airforce auch schon vollständig montiert, sodass es an den üblichen Innenausbau geht. So können nun die vier beiliegenden InWin Luna AL120 Lüfter montiert werden, wobei wir uns dazu entscheiden, drei Lüfter in der Front und einen an der Rückseite zu montieren. Des Weiteren montieren wir die Festplattenkäfige, diese lassen sich werkzeuglos über entsprechende Rastnasen einbauen. Zu guter Letzt werden die Mainboard-Abstandshalter mithilfe des beiliegenden Montageadapters und einem Kreuzschlitzschraubendreher montiert. Der gesamte Aufbau verlief reibungslos, alle Bauteile passen gut ineinander, sodass nach Festziehen der Schrauben nichts am InWin Airforce wackelt oder klappert.



Einbau




Wir beginnen mit dem Einbau des Mainboard-Bundles und des Netzteils. Dies läuft absolut reibungslos, da wir die Mainboardabstandshalter alle vorab selbst installiert haben, passt hier alles sofort und auch das Rear-I/O gleitet gut in die rückseitige Aussparung. Das Netzteil lässt sich ebenfalls gut montieren, von Nachteil ist hier jedoch, dass das InWin Airforce über keine Netzteilabdeckung verfügt und die beiden Seitenteile komplett aus Glas sind. So ist hier ein erhöhter Aufwand für das Kabelmanagement erforderlich, um ein optisch ansprechendes Ergebnis zu erreichen.




Bevor wir mit dem Kabelmanagement beginnen, schließen wir noch das Front-I/O an. Bei diesem gibt es als Besonderheit noch ein zusätzliches Kabel, welches der Erdung dient und über eine Schraube mit dem Mainboard-Tray verbunden wird. Nun geht es ans Kabelmanagement, dies ist wie vermutet etwas aufwendiger und benötigt daher mehr Zeit und Geduld.




Um den Airflow des InWin Airforce testen zu können, installieren wir mit dem Noctua NH-P1 einen riesigen passiven Luftkühler. So ist dafür gesorgt, dass das gesamte System nur über die vier dem InWin Airforce beiliegenden InWin Luna AL120 Lüftern auf Temperatur gehalten wird.

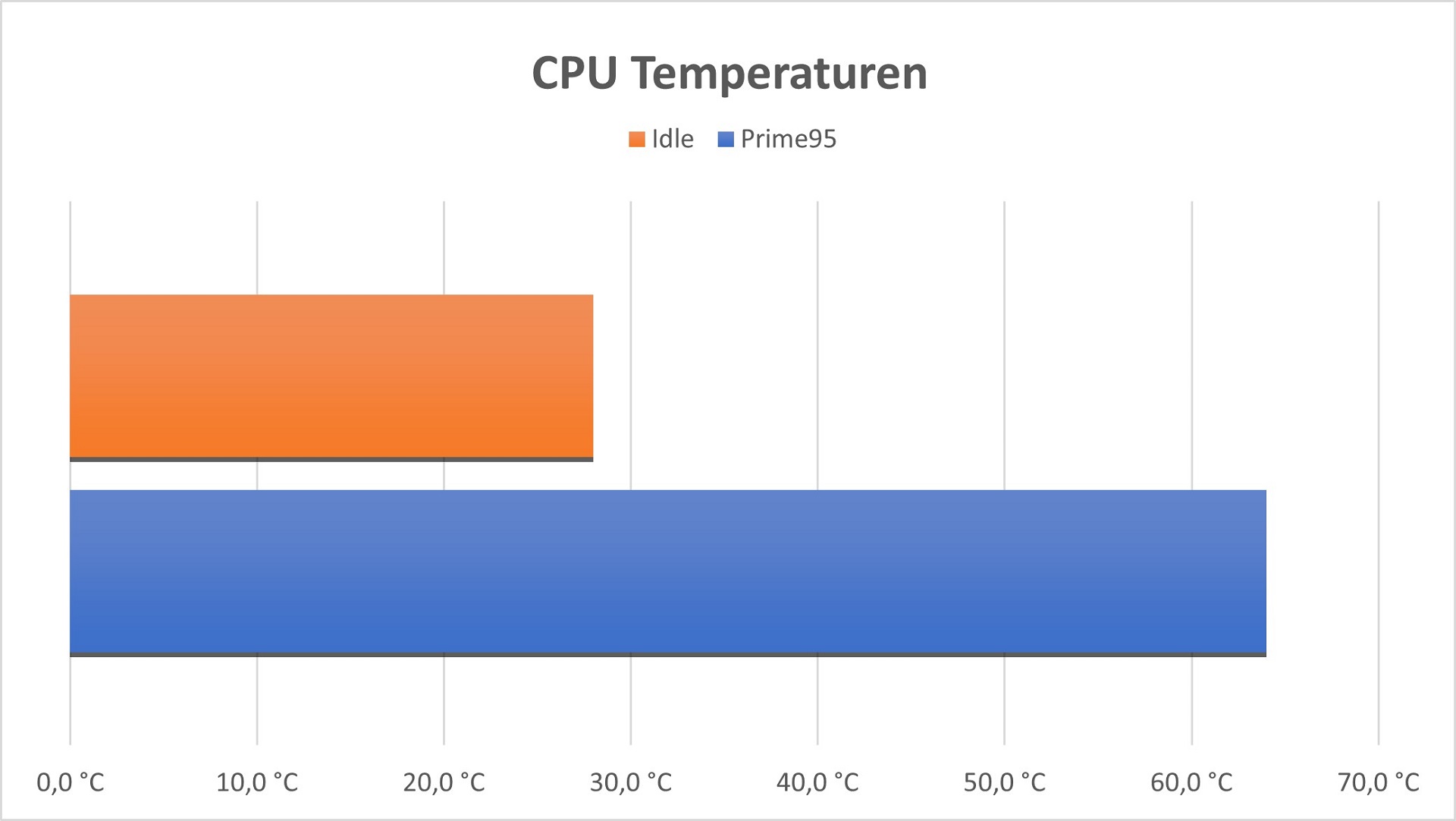

Temperaturen

Mit der Software Prime95 lasten wir den Prozessor für 15 Minuten aus. Zum Auslesen der Temperatur verwenden wir HWInfo und messen die Temperatur zusätzlich am Sockel. Die Umgebungstemperatur liegt zur Zeit der Messung bei 20 °C. Die Lüfter werden dabei über das MSI Mainboard mit der vom Werk voreingestellten Temperaturkurve „Balanced“ gesteuert. Die Lüfter werden durch die angelegte Dauerbelastung auf ihr Maximum hochgeregelt und erreichen dabei eine maximale Lautstärke von 37 dB(A), was im normalen Betrieb nicht oder nur selten eintreten sollte. Dabei dürfte die Lautstärke auch den Verstrebungen des InWin Airforce geschuldet sein. Durch den Einsatz weiterer Lüfter und einer individuellen Lüfterkurve werden sich noch bessere Temperaturwerte und/oder eine verminderte Geräuschkulisse erreichen lassen.

Fazit

Mit dem InWin Airforce hat InWin ein aus der Masse herausstechendes Gehäuse entwickelt. Die Selbstmontage, die individuellen Gestaltungsmöglichkeiten, der gute Airflow und nicht zuletzt die (in unserem Fall) besondere Farbgestaltung sind definitive Pluspunkte des InWin Airforce. Der einzige, aber auch verschmerzbare Minuspunkt ist hier, dass das InWin leider nicht wie heute üblich, über eine Netzteilabdeckung verfügt. Der aktuelle Preis von 199,- Euro klingt erst nach viel, wenn man jedoch enormen Spaß beim kreativen Zusammenbau, das einzigartige Design, sowie die beiliegenden Lüfter im Wert von 39,98 Euro berücksichtigt, relativiert sich der Preis und erscheint durchaus als angemessen. Daher vergeben wir unsere Empfehlung.

Pro:
+ Design
+ Zusammenbau

Kontra:
– keine Netzteilabdeckung
