Sharkoon REV300 im Test

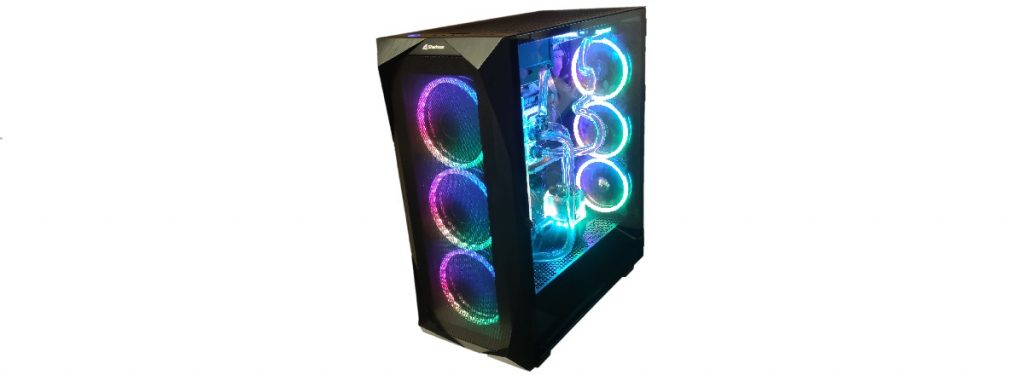

Ein besonderes Gehäuse hat unsere Redaktion erreicht, Sharkoon hat uns sein Sharkoon REV300 zugesendet. Dabei handelt es sich um einen Midi-Tower, welcher Mainboards bis zur E-ATX Größe aufnehmen kann. Und hier liegt auch schon die Besonderheit des Sharkoon REV300, das Mainboard wird um 90° nach vorne geneigt verbaut. So zeigt das Rear-I/O-Panel nach oben, wobei die Anschlüsse in einen dafür vor gesehenen Kabelschacht zeigen, welcher eine besonders leichte Zugänglichkeit gewährleisten soll. Eine weitere Besonderheit dieser Bauart ist, dass durch das gedrehte Mainboard das Gesamtdesign invertiert ist. So befindet sich am Sharkoon REV300 das Sichtfenster aus gehärtetem Glas an der rechten Seite, statt wie sonst üblich an der linken. Des Weiteren verfügt das Sharkoon REV300 über eine Mesch-Front und wird vom Hersteller mit sieben vorinstallierten RGB-Lüftern ausgeliefert. Was das Sharkoon REV300 sonst noch alles kann, erfahrt ihr in unserem Test.


Verpackung, Inhalt, Daten

Verpackung




Das Sharkoon REV300 wir in einem weißen Karton geliefert. Auf dessen Vorder- und Rückseite sind einige Features des REV300 sowie das Gehäuse selbst in stilisierter Form abgedruckt. Links- und rechtsseitig befindet sich auf der Verpackung eine Tabelle (mehrsprachig) mit den Daten des Sharkoon REV300.




Im Karton ist das Sharkoon REV300 gut geschützt in einem Textilbeutel, welcher von zwei Schaumstoffblöcken umgeben wird, untergebracht.


Inhalt




Im Lieferumfang befindet sich neben dem eigentlichen Gehäuse, in welchem bereits vier 120 mm und drei 140 mm Lüfter vorinstalliert sind, folgendes Zubehör:

  • Bedienungsanleitung
  • Diverse Schrauben
  • 2x Lüfterverteilerkabel (1 auf 3)
  • Kabelbinder
  • 3x Mainboard Standoffs
  • Montagehilfe für Standoffs
  • Mainboard Speaker




Daten

Technische Daten Sharkoon REV300
Abmessungen
Gewicht
Material
501 x 238 x 550 mm (T x B x H)
10,4 kg
Stahl, Kunststoff, Tempered Glass
Mainboard Kompatibilität Mini-ITX, Micro-ATX, ATX, E-ATX
Platz für 3,5″ Laufwerke
Platz für 2,5″ Laufwerke
4x 3,5″
5x 2,5″
Lüfter vorne
Lüfter oben
Lüfter hinten
3x 140 mm (3x 140 mm PWM-Lüfter mit adressierbaren RGB-LEDs vorinstalliert)
1x 120 mm (1x 120 mm PWM-Lüfter mit adressierbaren RGB-LEDs vorinstalliert)
3x 120 mm (3x 120 mm PWM-Lüfter mit adressierbaren RGB-LEDs vorinstalliert)
Radiator vorne
Radiator hinten
140/280/420 mm
120/140/240/280/360 mm
Max. Höhe Radiator inkl. Lüfter (Vorne)
Max. Höhe Radiator inkl. Lüfter (hinten)
74 / 57 mm*
65 mm
Max. Länge Grafikkarte: 345 / 333 mm**
Max. Höhe CPU-Kühler: 177 mm
Max. Länge Netzteil: 270 mm
Seitenteil: Gehärtetes Glas mit Scharnieren und Magnetverschluss
Front I/O 1x USB 3.2 Gen 2 Typ C
2x USB 3.0
2x USB 2.0
1x Mikrofon
1x Audio
Power-Taste
Reset-Taste
Besonderheiten Adressierbarer RGB-Hub mit 8 Anschlüssen (7 Anschlüsse belegt)
Kompatibel mit: MSI Mystic Light Sync, ASUS Aura Sync, Gigabyte RGB Fusion Ready, ASRock Polychrome Sync
RGB-Controller mit mit 20 Addressierbaren Modi

*bei einem 420 mm Radiator
**Bei Benutzung des Angled Graphics Card Kits


Details



Die Vorderseite des Sharkoon REV 300 besteht aus einem schwarzen Meshgitter, dies erstreckt sich fast über die gesamte Vorderseite. Lediglich an der oberen und unteren Kante wird dies von einem Kunststoff-Zierelement, welches sich auch über die Ecken der Front erstreckt, unterbrochen. Hinter dieser befinden sich die ersten drei vorinstallierten 140 mm RGB-Lüfter, welche hinter einem großen Staubfilter auf einer abnehmbaren Lüfterhalterung sitzen.




Auf der Oberseite befindet sich direkt hinter dem Front-I/O ein großes, abnehmbares Lüftungsgitter mit integriertem Staubfilter. Unter diesem befinden sich nach erfolgter Montage sämtliche I/O Anschlüsse des Mainboards und der Grafikkarte. Neben diesen Anschlüssen wurde hier werkseitig noch ein weiterer 120 mm RGB-Lüfter untergebracht.




Rückseitig befindet sich ein weiteres Lüftungsgitter. An diesem sind ebenfalls drei RGB-Lüfter in der Größe 120 mm vorinstalliert. Neben diesen finden wir eine Ausgangsöffnung sowie Klettverschlüsse zum sauberen Verlegen der ausgehenden Kabel vor.




Im inneren erwartet uns ein großzügiger Bauraum, in diesem wird das Mainboard um 90° gedreht eingebaut, sodass sich die Öffnung für das Rear – I/O sowie die Slots für PCIe Erweiterungskarten sich am Deckel des Sharkoon REV 300 befinden. Darüber hinaus bekommen wir hier nun einen Überblick über die sieben vorinstallierten Lüfter. Bei diesen ist die Lüfternabe samt Lüfterblättern in hochglänzenden, schwarzen Kunststoff ausgeführt, gefolgt von einem milchig weißen Ring, in dem sich die adressierbare RGB-Beleuchtung verbirgt. Die Lüfter sind an der Rückseite und am Deckel des Gehäuses direkt an das Gehäuse geschraubt, während sie an der Vorderseite an einem entnehmbaren Träger befestigt sind. Im unteren Teil befindet sich schließlich noch ein durchgehender Netzteiltunnel, welcher an der Oberseite in einem Sechseckmuster gelocht ist. Im vorderen Bereich wird der Netzteiltunnel durch einen Kunststoffkeil ergänzt, dieser kann problemlos entnommen werden, was zusätzlichen Platz zum Beispiel zum Einbau eines Radiators schafft.




Unter der linken Gehäuseabdeckung fällt uns als Erstes die bereits vorinstallierte 8-fach RGB- Hub- / Controller-Kombination an der Oberseite auf. Diese ist bereits ab Werk mit den Lüftern verbunden, sodass bereits sieben Anschlüsse belegt sind. Des Weiteren ist sie mit dem Kabel des Reset-Schalters verbunden, so kann dieser zum Durchschalten der verschiedenen Leuchtmodi verwendet werden (sofern keine Steuerung über das Mainboard erfolgen kann/soll). Unterhalb dieses Verteilers befindet sich eine angenehm große Öffnung, welche später Zugang zur Backplate des Mainboards gewährt. Rechts sowie unterhalb dieser Öffnung sind Halterungen für insgesamt vier Festplatten (wahlweise 2x 2,5″ + 2x 3,5″ oder 4x 2,5″) angebracht. Darüber hinaus befindet sich im vorderen Teil des Netzteiltunnels ein Festplattenkäfig, welcher Platz für weitere 2x 3,5″ und eine 2,5″ Festplatte oder auch komplett entnommen werden kann. In diesem befindet sich auch ein Karton, welchem das Zubehör des Gehäuses verstaut ist.


Praxis

Testsystem & Montage

Testsystem

Prozessor Intel Core i7-9700KF
Mainboard GIGABYTE Z390 AORUS PRO WIFI
Arbeitsspeicher 2x 8 GB Corsair Vengeance RGB PRO 3.200 MHz CL16
Grafikkarte ASUS GTX 1070 Turbo
Speicher 1x 2 TB SanDisk SSD PLUS
Netzteil 650 Watt be quiet! Pure Power 11 FM
Kühlung 1x Bykski B-RD420-TN, 420 mm Radiator
1x Alphacool NexXxos ST30, 360 mm Radiator
1x Bykski B-TANK-DDC-MI, Pumpen-/Tank-Kombination
1x Bykski N-AS1080TI-TURBO-X, GPU Wasserblock
1x Alphacool Eisblock XPX Aurora Pro, CPU-Wasserblock (modifiziert für Intel 115x)
4x Sharkoon (vorinstalliert), 120 mm Lüfter
3x Sharkoon (vorinstalliert), 140 mm Lüfter





Wir beginnen mit der Montage der Radiatoren. Der Einbau des hinteren Radiators (360 mm) geht problemlos vonstatten, da keine Gehäuseteile im weg sind, kann dieser frei (Anschlüsse oben oder unten) platziert werden. Beim Einbau des vorderen 420 mm großen Radiators werden wir allerdings ein wenig durch die Bauform des Gehäuses limitiert, so ist es nur möglich, den Radiator mit den Anschlüssen nach unten zu verbauen. Des Weiteren müssen wir den Festplattenkäfig entfernen, da sonst nicht genug Platz für die Fittings des Radiators vorhanden wäre.




Anschließend fahren wir mit der Montage des vorbereiteten Mainboard-Bundles fort. Selbst bei einem eingebauten ATX Mainboard – wie dem unseren- bietet das Sharkoon REV300 noch reichlich Platz, sodass die Montage schnell und problemlos vonstattengeht.




Sharkoon hat uns noch zusätzlich das optional erhältliche Angled Graphics Card Kit (erhältlich ab 34,99 Euro) zugesendet. Dies besteht aus einem Halter, welcher mit den Slotblenden des Gehäuses verschraubt wird und es so erlaubt die Grafikkarte parallel zum Mainboard zu montieren. Außerdem beinhaltet das Set ein passendes Riser Kabel sowie die zur Montage nötigen Schrauben.




Auch die Montage des Angled Graphics Card Kit geht problemlos. Hierzu werden die sechs linken Slotblenden entfernt, das Angled Graphics Card Kit ein gehangen und mit drei schrauben fixiert. Anschließend verbinden wir noch alle nötigen Kabel, da diese später teilweise durch das Riser Kabel und die Grafikkarte verdeckt sein werden. Danach wird nur noch das Riser Kabel mit dem Mainboard sowie mittels zweier Schrauben mit dem Angled Graphics Card Kit verbunden und die Grafikkarte montiert.




Nun, da alle wesentlichen Komponenten verbaut sind, können wir unsere Hardtubes entsprechend biegen und auch die Pumpe montieren. Diese verschrauben wir einfach durch die Löcher mit dem Netzteiltunnel. Beim anschließenden Dichtheitstest mussten wir leider feststellen, dass der ursprünglich geplante CPU-Wasserblock vermutlich aufgrund des Häufigen ein- und Ausbaus Schäden am Gewinde aufweist und dieser nicht mehr dicht ist. Aufgrund dessen haben wir einen Alphacool Eisblock XPX Aurora Pro Wasserblock aus unserem Fundus derart modifiziert, dass er auch auf Intel 115x Sockel passt und fahren mit diesem fort.




Da das System nun final auf Dichtheit und Funktion durch uns geprüft wurde, montieren wir noch das vollmodulare 650 Watt be quiet! Pure Power 11 FM. Die entsprechenden Kabel haben wir bereits gelegt und können diese mithilfe der rückseitig am Mainboard-Tray angebrachten Klett-Kabelbinder schnell und sauber verlegen. Das Netzteil selbst wird anschließend einfach von links in den Netzteiltunnel geschoben und verschraubt, dabei bleibt vor dem Netzteil genügend Raum zum Verstauen nicht benötigter Kabel. Überhaupt ist im Abteil hinter dem Mainboard schön viel Platz, sodass wir beim Kabelmanagement nicht zu viel Aufwand betreiben müssen um ein ansehnliches Ergebnis erzielen. Zusätzlich montieren wir hier noch auf einer ungenutzten Festplattenhalterung einen weiteren adressierbaren RGB-Hub. Diesen verbinden wir mit dem vormontierten RGB-Hub und nutzen ihn umso auch noch gleich die Beleuchtung der Pumpe, des CPU – und GPU – Kühlers anzuschließen.




Zu guter Letzt öffnen wir noch den magnetischen Staubfilter an der Oberseite des Gehäuses und können hier ganz bequem sämtliche Peripherie anschließen und die Kabel anschließend über die auf der Rückseite des Gehäuses angebrachten Klettkabelbinder sauber nach unten verlegen.


Fazit


Das Sharkoon REV300 bietet erstaunlich viel Platz, so lassen sich im REV300 auch aufwendigere Wasserkühlungen realisieren. Sein spezielles Design mit dem um 90° gedrehten Mainboard in Kombination mit den sieben mitgelieferten und vormontierten adressierbaren RGB-Lüftern machen es zu in einem wahren Blickfang. Dabei ist das Sharkoon REV300 mit einem aktuellen Preis von 139,90 Euro (lt. Preisvergleich), in Anbetracht seiner üppigen Ausstattung äußerst günstig. Daher vergeben wir unsere Empfehlung.

Pro:
+ Preis
+ Design
+ Lieferumfang
+ Platz

Kontra:
– N/A
