InWin B1 im Test

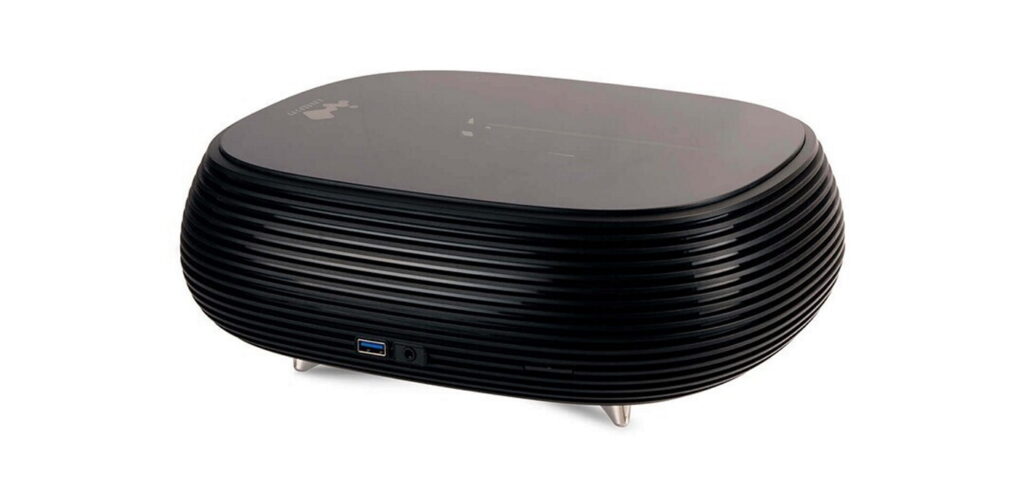

Wer ein Gehäuse für einen Kleinen aber feinen Multimediarechner für sein Wohnzimmer sucht, der wird mit dem InWin B1 fündig werden. Das kompakte Gehäuse kommt in einem extravaganten Design und lässt sich sowohl liegend als auch stehend stellen. Was es noch so besonders macht, erfahrt ihr bei uns im Test. InWin hat uns für diesen Test ein Exemplar des B1 Gehäuses zukommen lassen.

Verpackung, Inhalt, Daten

Verpackung



Die Verpackung des InWin B1 besteht aus einem unauffälligen braunen Karton aus Wellpappe. Auf der Vorderseite finden wir das Herstellerlogo und die Modellbezeichnung. Auf der Rückseite finden wir die technischen Daten zum Gehäuse. Hier wird dann auch ersichtlich, dass dieses Gehäuse bereits mit einem 200 Watt Netzteil ausgestattet ist.

Inhalt



Neben dem Gehäuse befindet sich noch folgendes im Lieferumfang:

  • Vertikal-Stand
  • 4x Gummiauflage für Unterseite
  • 5x Kabelbinder
  • Diverse Schrauben
  • Netzanschlusskabel mit Kaltgerätestecker
Daten
Technische Daten InWin B1
Abmessungen
Gewicht
Material
108 x 302 x 238 mm (H x B x T)
1,9 kg
ABS Kunststoff, Hartglas
Mainboardkompatibilität Mini-ITX
Frontanschlüsse
Interne Laufwerksschächte
1 x USB 3.0, 3,5 mm HD Audio
2 x 2.5″
Lüfterkompatibilität 1 x 80 mm Lüfter seitlich (vorinstalliert)
CPU Kühler Kompatibilität max. 60 mm
Netzteil
Eingangsspannung / Effizienz
200 W InWin-Netzteil
AC Input: 100 – 240V / 80 PLUS Gold

Details



Das Design des InWin B1 ist modern und minimalistisch. Rundum zieht sich eine Struktur, die an Kühlrippen erinnert. Dabei handelt es sich jedoch um ein Konstrukt aus ABS Kunststoff ohne kühlende Funktion. An der Vorderseite ist das Gehäuse geschlossen. Im unteren Bereich befindet sich ein USB 3.0 sowie ein 3,5 mm Audioanschluss (4-polig). Rechts unten ist der Ein/Aus-Taster untergebracht, der gleichzeitig die Power LED enthält. An der Rückseite ist ein Ausschnitt für das IO Shield des Mainboards eingelassen. Rechts daneben befindet sich das Netzteil, dabei handelt es sich um ein Netzteil im LFX Format. Unterhalb der Aussparung des IO Shields befindet sich noch eine Kabeldurchführung, die werkseitig verschlossen ist.




Wie bereits erwähnt zieht sich das Design rund um das Gehäuse herum. An den Seiten befinden sich jedoch in den Vertiefungen des Designs Öffnungen, durch welche die Luft ein- bzw. ausströmen kann.




Die Oberseite des InWin B1 wird von einer leicht getönten Scheibe aus gehärtetem Glas (Tempered Glas) abgedeckt. In der Scheibe ist das InWin-Logo eingebracht. Auf der Unterseite finden wir vier Standfüße, die sich für die sich entfernen lassen. Mittig ist ein Typenschild mit ein paar Informationen zum Netzteil untergebracht.




Wir bleiben bei der Unterseite, denn hier lässt sich eine Klappe entfernen, die mittels zweier Schrauben fixiert ist. Unter dieser Klappe finden wir zwei Einbauplätze für 2,5“ Laufwerke. Hier ist auch direkt auf dem Gehäuse beschrieben, wie die Laufwerke montiert werden müssen. Das ist sehr einfach, denn SATA- und Stromkabel sind bereits vorinstalliert. Unter dem linken Einbauplatz befindet sich eine großzügige Öffnung. Da die meisten Mini-ITX Mainboard an dieser Stelle hier einen Slot für eine M.2 SSD bieten, gelangt der Nutzer so an die SSD ohne das Mainboard ausbauen zu müssen.




Nun wollen wir uns das Innere des Gehäuses genauer ansehen. Hierzu müssen wir zwei Schrauben lösen. Nun können wir die obere Hälfte des Gehäuses abnehmen. Zuerst sehen wir uns die beiden Seiten genauer an. An der linken Seite ist das Netzteil untergebracht, es wird von einem Luftfilter, welcher aus einem Meshnetz besteht, vor Staub und Schmutz geschützt. Auf der rechten Seite ist der einzige Lüfter des Gehäuses verbaut. Dabei handelt es sich um einen 80 mm großen Lüfter mit einem 4-Pin PWM Anschluss. Der Lüfter dreht in einem Bereich von 600 bis 2.500 Umdrehungen in der Minute. Der Lüfter ist nicht verschraubt, sondern steckt in einer Art Klemme.




Schauen wir von oben in das InWin B1 so sehen wir auch die Kabel des Netzteils. Das Netzteil bietet folgende Stecker:

  • 24 Pin ATX
  • 4+4 12v CPU/EPS
  • 1x SATA

Das mag auf den ersten Blick etwas knapp erscheinen, doch dürfen die beiden SATA-Stromanschlüsse an der Unterseite nicht vergessen werden. Der „dritte“ SATA Stromanschluss kann somit für Zusatzgeräte wie zum Beispiel einer RGB-Steuerung genutzt werden. Einen PCIe-Stecker wird man hier nicht finden, da der Einbau einer Grafikkarte nicht vorgesehen ist. Somit muss beim Systemkauf drauf geachtet werden, dass eine CPU mit integrierter Grafikeinheit genutzt wird.

Praxis

Testsystem



Zum Einsatz kommt das Biostar A10N-8800E V6.2 aus unserem Test vom 13. Februar 2020. Wie auch in dem Test damals verwenden wir zwei Riegel Crucial DDR4 Speicher @2.400 MHz sowie einer Plextor M8Se Gn M.2 mit 128 GB Kapazität aus einer mobilen Plextor EX1 SSD. Bei der SSD handelt es sich um eine SATA SSD – welche lesend wie schreibend bis zu 550 MB/s schnell ist. Um den Einbau der 2,5“ Laufwerke zu zeigen, verbauen wir eine 200 GB Festplatte von Fujitsu.

Montage



Der Einbau ist sehr einfach, nur das Verlegen der Kabel ist etwas schwierig. Beim Einbau ist aber zu beachten, dass vom Netzteil ein Kabel abgeht, welches die Erdung des Mainboards ermöglich, da das Gehäuse aus Kunststoff ist und somit nicht leitet. Das Kabel verfügt über eine Öse und wird einfach am nächst gelegenen Befestigungspunkt des Mainboards angebracht. Gut gefällt uns, dass der Hersteller die Kabel für Ein-/Aus-Taster und Status LEDs bereits in einem Stecker konfektioniert hat. Somit entfällt das fummelige Einstecken der kleineren Stecker. Nicht so schön ist, dass das InWin B1 über nur einen einzigen USB 3.0 Anschluss an der Front verfügt.




Der Einbau von Laufwerken ist beim InWin B1 ein Kinderspiel. Es müssen lediglich vier Schrauben in das Laufwerk gedreht werden und schon lässt es sich in die Öffnungen drücken. Dabei sitzt das Laufwerk anschließend fest.

Erscheinungsbild



Die Scheibe des InWin B1 ist sehr dunkel getönt und glänzend, sodass das Innere kaum zu sehen ist. Das kann gerade bei Mainboards mit RGB Beleuchtung einen tollen Effekt erzeugen.

Temperaturen & Lautstärke

Im Folgenden werfen wir einen Blick auf die Temperaturen. Dabei testen wir in den vier Szenarien Idle, Office, Gaming und Prime 95. In jedem Szenario Messen wir nach jeweils 15 Minuten die Temperaturen, die Umgebungstemperatur liegt dabei bei 26 °C. Gemessen wird über ein Thermometer mit Messfühler direkt am Sockel und mit der Software HWInfo. Trotz der Platzverhältnisse im InWin B1 liefert die CPU Kühler mit maximal 70 bis 75 Grad gute Ergebnisse. Weder der CPU Lüfter noch der Gehäuselüfter sind in einem Abstand von 50 cm zwischen Nutzer und Gehäuse, zu hören.

Fazit

Wer an dem InWin B1 interessiert ist, kann es derzeit für 99,99 Euro im Store des Herstellers erwerben. Dabei läuft derzeit eine Aktion, bei der die Lieferkosten entfallen. Zwar besteht das Gehäuse überwiegend aus Kunststoff, aber anders wäre dieses extravagante Design nicht realisierbar gewesen. Zudem müssen wir anmerken, dass das Gehäuse auch direkt mit einem passenden Netzteil mit Gold Plus Zertifizierung kommt. Das Gehäuse ist für schicke Office- oder Multimedia-Systeme im Wohnzimmer perfekt in Design und Ausstattung.

Pro:
+ Design
+ Verarbeitung
+ Gold Plus Netzteil
+ Durchdachte Einbauplätze für Laufwerke
+ Kann auch vertikal aufgestellt werden

Kontra:
– Nur ein Front USB
– Überwiegend aus Kunststoff
