InWin Nebula NR36 im Test

Passend zu unserem Review zu dem InWin – Nebula N515 Midi Tower steckt hinter diesem Review die InWin – Nebula NR36 360 mm AiO Wasserkühlung. Zusammen bilden der Nebula Tower und die Nebula Wasserkühlung ein starkes Team und runden das Gesamtbild ab. InWin stellt uns ein Bundle aus dem Gehäuse, der AiO Wasserkühlung und zwei weiteren Luna AL120 Lüftern zu Verfügung. Wir freuen uns darauf euch dieses hypnotische Team vorstellen zu dürfen.



Verpackung, Inhalt, Daten

Verpackung




Die InWin – Nebula NR36 kommt in einer dunkelblauen und schlichten Verpackung. Abgebildet ist oben auf der Verpackung der Kühlkörper und der Radiator mit den beiliegenden Luna AL120 Lüftern. Auf der unteren Seite kann man die Features der Wasserkühlung ablesen. Daneben sind zwei QR-Codes abgebildet. Einer ist für die Betriebsanleitung. Der andere ist ein Link für WeChat. Auf der Unterseite des Kartons befinden sich eine technische Zeichnung der kompletten Wasserkühlung und eine ausführliche Tabelle mit allen technischen Details.



Inhalt




In der ordentlich sortierten Verpackung des InWin – Nebula NR36 befinden sich neben dem Radiator mit Pumpe und Kühlkörper noch drei Luna AL120 Lüfter. Der komplette Inhalt liegt in einem Kartoninliner und ist zusätzlich in Folie geschützt. Die Schrauben sind akribisch in kleinen, beschrifteten Tüten sortiert. Dazu gibt es noch die von InWin bekannte, verstellbare Backplate mit Intel oder AMD Sockel Aufsätzen. Hier wurde sogar an die Wärmeleitpaste gedacht.



Daten

Technische Daten InWin – Nebula NR36
Modell NR36
Modell Nummer IW-LC-NR36
CPU-Sockelunterstützung Intel® LGA 1200/ 2066/ 2011-V3/ 2011/ 1366/ 1156/ 1155/ 1151/ 1150
AMD® AM4/ AM3+/ AM3/ AM2+/ AM2/ FM2+ FM2/ FM1/ TR4
Radiatorgröße (L x B x H)
Material
Schlauchlänge
Schlauchmaterial
397 x 120 x27 mm (15,6 x 4,7 x 1,1″)
Aluminium
450 mm
Gummi mit Nylon Ummantelung (gesleevt)
Wasserblock Größe (L x B x H)
Wasserblockmaterial
Pumpengeschwindigkeit
87,3 x 75 x 68 mm (3,4 x 3,0 x 2,7″)
Kupfer, Glas, Plastik
5200 +/- 10% RPM
Lüftermodell
Größe (L x B x H)
Geschwindigkeit (PWM)
Geräuschpegel
Luftstrom
Statischer Druck
Steckverbinder
Luna Serie AL120
120 x 120 x 25 mm
PWM 400-1800 (+/- 10/%) RPM
35,5 dB(A)
82,96 CFM Max.
2,31mm / H2O
4-Pin (12V, PWM), 3-Pin (5V, ARGB)
Pumpen Größe
Pumpenmaterial
Pumpengeschwindigkeit
65 x 50 x 31mm (2,6 x 2,0 x 1,2“)
PPS, GF
5200 (+/-10%) RPM
Lieferumfang InWin NR Series 360 mm CPU Flüssigkeitskühler x 1
InWin AL120 Adressierbarer Lüfter x 3
ARGB One-Click-Controller
Lüfter- und Kühlermontage Schrauben Pack
Montage Kit für CPU-Sockel
Kabelpaket
Garantie 3 Jahre



Details



Die drei Luna Lüfter des InWin – Nebula NR36 werden ganz einfach mit den langen Schrauben auf den Radiator montiert. Die mitgelieferten Antivibrations-Pads werden noch vor der Montage an den Ecken angebracht. Bei der Montagerichtung der Lüfter hilft ein Pfeil auf dem Lüfterkorpus. Mittig auf den Lüftern befindet sich das InWin Logo. Die Lüfter zeichnen sich durch ihren hohen Luftstrom von 82,96 m³/h max. und einer maximalen Drehzahl von 1800 RPM (+/- 10%) aus. Jeder Lüfter besitzt zwei 10 cm lange Kabel. Eines als PWM-Stecker und ein anderes für das addressable RGB.
Der Radiator ist aus Aluminium gefertigt und in schwarz lackiert. Mit 27 mm Stärke ist er auch für kleinere Gehäuse gut geeignet. Die Mikrokanalflossen sind für eine optimale Wärmeabfuhr konzipiert. Die Schläuche sind 45 cm lang und mit einer Ummantelung aus Nylon versehen.




Die Pumpe der InWin – Nebula NR36 befindet sich nah am Radiator in einem 66 x 50 x 31 mm Gehäuse aus Kunststoff und hat eine maximale Drehzahl von 5200 RPM (+/- 10 %). Über einen 3-Pin Anschluss wird sie über das Mainboard gesteuert. Der Kühlkörper besteht aus einem Kunststoffgehäuse mit Glasaufbau. Schon im ausgeschalteten Zustand kann man das besondere Muster mit Logo auf der Kugel im Inneren erkennen. Das Logo und die Aufschrift von InWin sind auch außen auf dem Glas angebracht. Der Steckplatz unten am Gehäuse ist für die adressable RGB-Beleuchtung. Die Maße des Kühlkörpers belaufen sich auf 87,3 x 75,0 x 68,0 mm. Die Oberseite des Glases hat einen Durchmesser von 70,8 mm. Die Kupferplatte ist quadratisch, hat eine Länge von 55 mm und ist durch eine Folie geschützt.



Praxis

Testsystem & Einbau

Testsystem
Mainboard MSI MPG Z390
CPU Intel Core i9 9900K
GPU NVIDIA GeForce GTX 1070 8 GB
Gehäuse InWin – Nebula N515
Arbeitsspeicher Corsair Vengeance 4x 8 GB DDR4 3200 MHz
Lüfter 3x 120 mm Luna AL120
Netzteil Acer Aspire M7721 750 W





Nach dem Montieren der Lüfter auf den Radiator (Pfeile in Richtung Radiator) kann die komplette AIO im Gehäuse platziert werden. In diesem Fall ist es das passende InWin – Nebula N515. Das mit Magneten befestigte Filtergitter wird entfernt und es kommt eine mit vier Schrauben befestigte Lüfterschablone zum Vorschein. Auch diese wird entfernt woraufhin der Radiator mit der Metallschablone verbunden wird. Die Konstruktion wird wieder in das Gehäuse montiert. Die Stecker der Luna Lüfter werden mit dem beigelegten Daisy Chaining Kabel verbunden. Hierbei ist der One-Click-Controller für alle Farbeffekte nutzbar. Wir steuern die Beleuchtung jedoch direkt über das Mainboard um die Peripherie zu synchronisieren.

Die mitgelieferte Backplate, wird mittels der Arretierung so eingestellt, dass es für das jeweilige System passt. In unserem Fall der Sockel LGA 1151. Nach Montage der Abstandshalter wird die mitgelieferte Wärmeleitpaste aufgetragen. Der Kühlkörper wird auf die CPU gesetzt und fixiert. Nach dem Anstecken der Stromzufuhr und der RGB-Beleuchtung ist auch schon alles fertig.

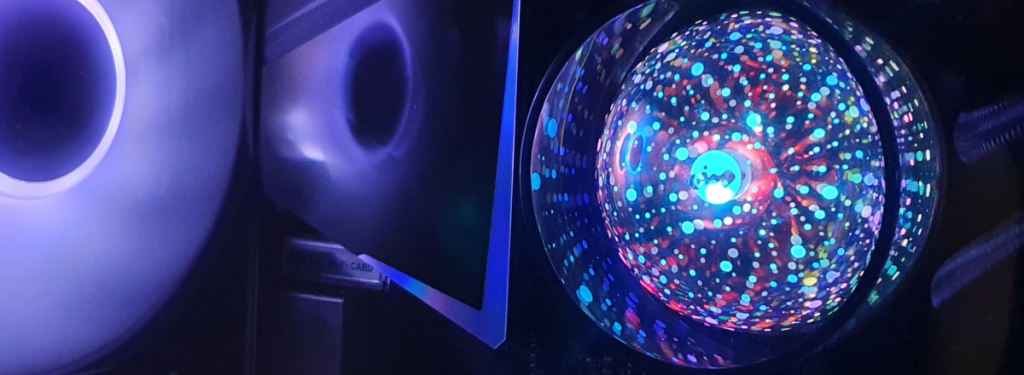

Beleuchtung



Temperaturen

Für einen aussagekräftigen Test haben wir die CPU unter Volllast mit Prime95 bei einer Dauer von 30 Minuten befeuert. Die Temperatur haben wir dabei aus dem Programm Hardwareinfo herausgelesen. Die Einstellungen der Lüfter wurden über die Software des Mainboards im MSI Center vorgenommen. Dabei wurden folgende Einstellungen festgelegt:



Nachdem die Lüftersteuerung von unserem Mainboard in der „schlauen Lüftersteuerung“ kalibriert wurde, schalteten wir in den manuellen Modus der CPU-Lüfter. Von 25 % bis 100 % wählten wir die Stufen der Lüfter und hielten die Ergebnisse fest. Folgendes konnten wir feststellen:

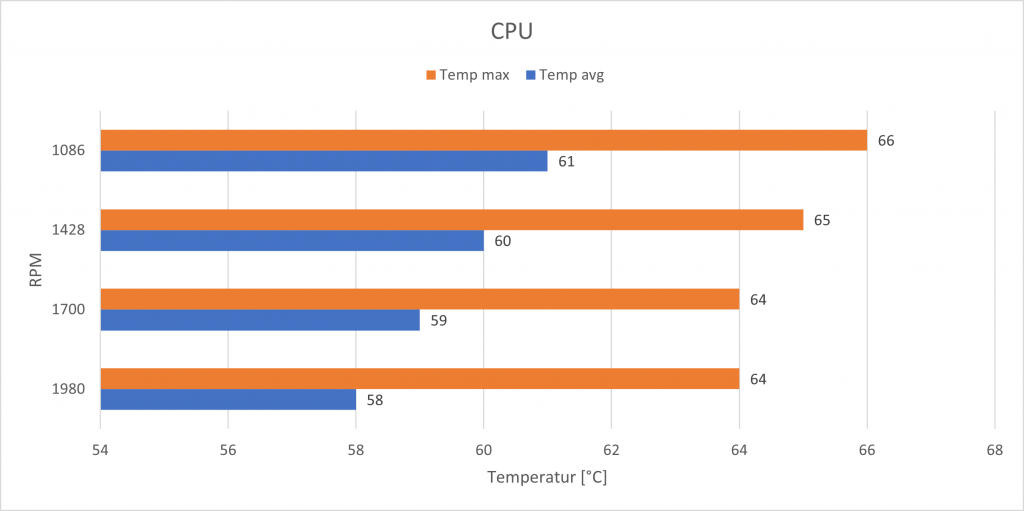

Temperaturen

Bei einer RPM von 1086 konnten wir eine Temperatur von 61 °C verzeichnen. Dies entspricht einer manuellen Steuerung von 25 % der CPU-Lüfter. Bei einer Einstellung von 50 % ergab die Temperatur einen Wert von 60 °C. Bei den Stufen 75 % und 100 % fiel die Temperatur um jeweils 1 °C ab. Man beachte eine statische Drehzahl der System-Lüfter von ca. 760 RPM.

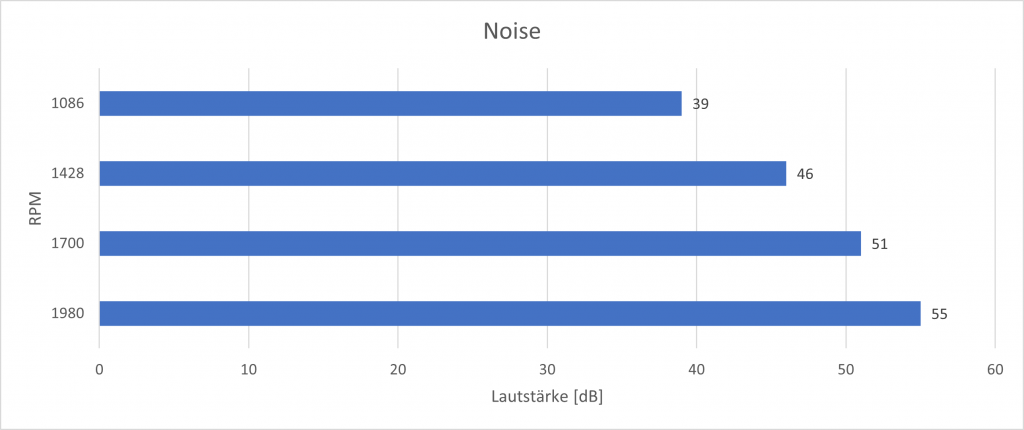

Lautstärke

Unser Testsystem ist geschlossen und die Messung erfolgt bei einer Distanz von 50 cm. Im unteren Bereich bei ca. 1086 RPM ist das System leise, man vernimmt ein leichtes Geräusch der Lüfter. Ab ca. 80 % (ca. 1500 RPM) vernimmt man das System schon als lauter aber nicht störend. Dieser Test basiert auf der automatischen Kalibrierung der Lüfter in der Software des Mainboards dem MSI-Center. Abgesehen davon, ist es möglich die Lüfter individuell einzustellen, sodass das System kaum wahrgenommen wird und extrem leise und doch effizient arbeiten kann. Wir sind überzeugt und begeistert.



Fazit

Die InWin – Nebula NR36 ist eine leistungsstarke 360 mm All-In-One- Wasserkühlung, die sich durch ihr außergewöhnliches Design und der edlen Verarbeitung von der Masse abhebt. Ein gut durchdachtes Kühlergehäuse und eine ARGB-Beleuchtung überzeugt den Endverbraucher. Die ARGB Luna 120-Lüfter sind sauber verarbeitet und liefern enorme Leistung. Über den im Lieferumfang enthaltenen One-Click-Controller oder über die Mainboard-Software lassen sich die ARGB-Effekte ohne Probleme den eigenen Wünschen entsprechend anpassen. Das stake Zusammenspiel des NR36 und des N515 Gehäuses lässt Konkurrenten im Schatten stehen. Wer eine leistungsstarke AiO-Wasserkühlung sucht, die in Trance versetzen kann, ist mit diesem Modell sehr gut bedient. Wir vergeben hiermit den Leistungsaward.

Pro:
+ Edles und besonderes Design
+ Saubere Verarbeitung
+ ARGB Beleuchtung
+ herausragende Kühlleistung

Kontra:
– N/A
