KFA2 GeForce GTX 1650 EX im Test – Reichen 4GB Grafikkartenspeicher aus?

Nachdem wir schon die GTX 1660 Ti von KFA2 getestet haben, werfen wir heute einen Blick auf die GTX 1650 EX und damit den aktuell kleinsten Turing Chip. Wie der Name schon erkennen lässt, handelt es sich dabei um eine Einstiegskarte fürs Gaming und damit auch um den Nachfolger der GTX 1050. Wir sind vor allen sehr gespannt wie sich die GeForce GTX 1650 EX bei den Temperaturen und der Lautstärke schlägt. Wir wünschen viel Spaß beim Lesen.

Wir bedanken uns bei KFA2 für das Bereitstellen des Testsamples und das in uns gesetzte Vertrauen.​



Verpackung, Inhalt, Daten

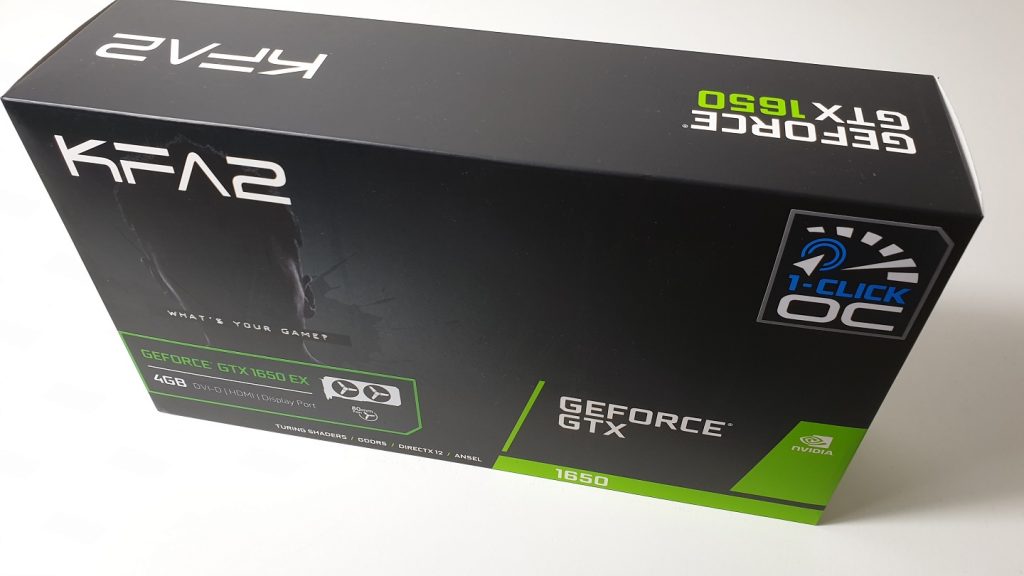

Die Verpackung der KFA2 GeForce GTX 1650 ist recht klein, nichtsdestotrotz finden wir alle wichtigen Infos auf dieser.



Im Inneren erwartet uns neben der Grafikkarte nur die Beschreibung. Den Grafikkarten-Treiber müssen wir somit von der Homepage von KFA2 oder Nvidia herunterladen, allerdings raten wir auch dazu, da die beiliegenden Treiber meistens veraltet sind.


Technische Daten -TU117.


Hersteller, Modell KFA2, GeForce GTX 1650 EX
Grafikchip TU117
Fertigung 12nm
Shader / TMUs / ROPs / SM 896 / 56 / 32 / 14
Boost-Takt 1680MHz
Speichergröße 4GB GDDR5
Speichertakt 4000MHz
Speicheranbindung 128Bit
Kühler-Material Aluminium
Abmessung Länge: 196mm, Breite: 126mm, Höhe: 39mm
Gesamthöhe Dual-Slot
Features NVIDIA G-Sync, NVIDIA VR-Ready, Zero-Fan-Modus


Wie auch bei dem Nvidia GeForce GTX 1660 Ti Grafikprozessor, wird bei der GeForce GTX 1650 GPU auf die RT- und Tensor-Cores verzichtet. Die Fertigung der GPU findet in 12nm statt. Somit kann die GTX 1650 Raytracing nur per Software berechnen, was deutlich aufwendiger ist. Durch die fehlenden Tensor-Cores ist die GTX 1650 auch nicht in der Lage auf DLSS (Deep Learning Super Sampling) zurückzugreifen. Anstatt der Tensor-Cores kommen, neben den INT32- und FP32-Einheiten, FP16-Einheiten (Floating Points) zum Einsatz. Die FP16-Einheiten sorgen für zusätzlichen Datendurchsatz bei Berechnungen, sind allerdings nicht so präzise wie FP32-Einheiten. Insgesamt kommt der TU117 auf 14 SM-Cores, die einem CPU-Kern ähneln. Mit 14 SM-Cores verfügt die GTX 1650 über 896 Shader-Einheiten, 56 TMUs und 32 ROPs. Eine GeForce GTX 1050 verfügt im Vergleich, mit 5 SM-Cores, über deutlich weniger Shader, TMUs und ROPs. Der Grafikkartenspeicher ist mit 4GB GDDR5 doppelt so groß als bei einer GTX 1050. Allerdings hat sich leider an der Anbindung an die GPU, die bei 128Bit liegt, leider nichts verändert. Dennoch ist durch den höheren Speichertakt der Datendurchsatz des Speichers angestiegen. Wir hätten uns sehr gewünscht, dass Nvidia, wie auch bei den RTX-Grafikkarten, auf GDDR6-Speicher setzt oder zumindest die Anbindung an die GPU erhöht.

Details



Mit einer Länge von 196mm eignet sich die GeForce GTX 1650 EX auch für kleine Gehäuse, wie sie oft bei ITX-Systemen zum Einsatz kommen. KFA2 verbaut auf der GTX 1650 EX zwei 80mm große Lüfter die vor allem die GPU-Temperaturen im grünen Bereich halten sollen. Ansonsten ist die Grafikkarte recht schlicht gehalten und dürfte somit optisch in jedes System hineinpassen. Wie wir erkennen können ist der Kühler mit sechs Schrauben befestigt und somit bei Bedarf recht schnell demontiert. Beim Blick auf die PCI-Express-Slots fällt uns auf, dass diese nicht vollständig belegt sind. Somit ist schon zu erkennen, dass der Stromverbrauch nicht sehr hoch sein kann oder nicht alle Datenverbindungen den Slots benötigt werden. Wir gehen davon aus, dass rein theoretisch auch ein PCI-Express-Slot x4 reichen würde.




Im Vergleich zur größeren Schwester, der RTX 2070 EX, erkennen wir die geringen Ausmaße der GTX 1650 EX.




Beim seitlichen Blick auf die Grafikkarte können wir erkennen, dass diese keinen zusätzlichen Stromanschluss benötigt und somit der Strom nur über den PCI-Express-Slot bezogen wird, der maximal 75 Watt bereitstellen kann.




Für die Bildausgabe stehen uns insgesamt drei Monitor-Anschlüsse bereit. Dabei handelt es sich um einen DisplayPort 1.4, einen HDMI 2.0 und einen DVI-D Anschluss. Letzterer kommt kaum noch zum Einsatz auf Grafikkarten, wird allerdings im unteren Preissegment von Gaming-Grafikkarten meistens noch benötigt.

Teardown



Damit wir einen Blick auf die Spannungsversorgung, die GPU und den Grafikkartenspeicher werfen können, demontieren wir den Kühler. Dafür müssen wir sechs Schrauben herausdrehen. Nachdem wir den Kühler entfernt haben, können wir einen ersten Eindruck der jetzt nackten Platine bekommen. Wie wir sehen können, wird der Kontakt zwischen Spannungsversorgung und den vier verbauten GDDR5-Speicherbausteinen mit Wärmeleitpads hergestellt. Auf dem Grafikprozessor ist Wärmeleitpaste aufgetragen. Diese ist ordentlich aufgetragen und bedeckt nur die GPU. Der Kühler selbst ist aus Aluminium gefertigt und bietet keine Heatpipes. Des Weiteren gibt es auch keine GPU-Kontaktfläche aus Kupfer. Somit ist der Kühler recht einfach gehalten.



Die Platine der KFA2 GeForce GTX 1650 EX hat nicht viele Bauteile, wie es zum Beispiel High End Grafikkarten haben. Auf der Platine finden wir eine TU117-300-A1-GPU und die schon erwähnten vier GDDR5-Speicherbausteine die mit 128Bit an die GPU angebunden sind. Die Speicherbausteine werden von Micron hergestellt und haben jeweils 32Bit.




Bei der Spannungsversorgung setzt KFA2 bei der GeForce GTX 1650 EX auf 2+1 Phasen. Zwei Phasen dienen hier der GPU- und eine der Speicherspannungsversorgung. Pro GPU-Phase werden zwei MDU1511 (Low Side) und ein MDU1514 MOSFET (High Side) verbaut. Bei der Speicherspannungsversorgung wird jeweils ein MDU1511 und MDU1514 MOSFET verbaut. Insgesamt stehen der Spannungsversorgung drei Spulen und sechs Kondensatoren zur Verfügung. Im unteren Bereich finden wir noch einen uS5650P, zwei Shunt-Widerstände und den Anschluss für die Lüfter des Grafikkartenkühlers.


Praxis


Testsystem
Mainboard ASUS ROG RAMPAGE VI EXTREME OMEGA
Prozessor INTEL CORE i7-7800X
Arbeitsspeicher 4x CORSAIR DOMINATOR PLATINUM RGB – DDR4 – 3600 MHz – 8 GB
Prozessorkühler Custom Wasserkühlung (EK Supreme EVO, Alphacool Eispumpe, 2 x MagiCool 360 Slim, 6 x Noiseblocker eLoop 120 Black Edition
Grafikkarte KFA2 GeForce GTX 1650 EX
M.2-SSD / SSD / Externe SSD SAMSUNG 960 EVO / CRUCIAL MX500 / SAMSUNG Portable SSD T5
[tr][td]


Beim Testsystem setzen wir auf eine Sockel 2066 Plattform. Diese besteht aus einem INTEL CORE i7-7800X der auf 4,5GHz übertaktet ist und einem ASUS ROG RAMPAGE VI EXTREME OMEGA. Auf dem Mainboard sind vier CORSAIR DOMINATOR PLATINUM RGB Riegel mit einem Speichertakt von 3600 MHz verbaut. Insgesamt stehen uns somit 32GB Arbeitsspeicher zur Verfügung. Verbaut ist das Ganze in einem Thermaltake View 71 TG Gehäuse.

OC



Im MSI Afterburner oder dem hauseigenen KFA2 Tool Xtreme Tuner können wir den GPU-Takt um 220MHz anheben. Daraus resultiert ein GPU-Takt von 2025-2075MHz. Je nach Lastszenario taktet die Grafikkarte unterschiedlich hoch. Im Auslieferungszustand taktet die GPU beim gleichen Testszenario bei 1875MHz. Den Speichertakt können wir um 900MHz anheben und liegen somit bei 4900MHz. Es sind auch 999MHz möglich, allerdings gibt es nach einer Zeit Abstürze oder Grafikfehler. Sobald wir den Speichertakt um 1000MHz anheben, gibt es direkt ein Standbild des Systems. Um den maximalen GPU- und Speichertakt herauszufinden, haben wir den Lüfter manuell auf 100 Prozent gestellt. Die maximale Temperatur lag bei 60°Celsius. Getestet wurde die Stabilität der Taktraten in allen unten aufgeführten Benchmark-Szenarios.


Benchmarks





In 3D Mark Timespy Extreme erreicht die KFA2 GeForce GTX 1650 EX ohne Übertaktung 1671 Punkte und mit Übertaktung 1884 Punkte. Mit Übertaktung erreichen wir circa 13 Prozent mehr Leistung.






In Unigine Superposition liegen die Punkte bei 1792. Mit Übertaktung erreichen wir eine Leistungssteigerung von 17 Prozent und erreichen 2090 Punkte.






Interessanter als die Benchmark-Programme sind Spiele. Als erstes schauen wir uns Shadow of the Tomb Raider in Full HD an. Trotz der sehr hohen Grafikeinstellungen erreichen wir 39 FPS. Mit OC steigen die FPS auf 44 an und liegen somit 13 Prozent höher. Somit reicht die Leistung für Full HD Gaming in diesem Spiel aus. Wir raten allerdings dazu die Grafik-Einstellungen auf Mittel zu stellen, damit das Spiel bei guten 60 FPS läuft.






Mit Battlefield 5 testen wir ein weiteres Triple-A Game. Auch hier liegen die FPS in einem guten Bereich, dennoch sollte die Grafik auf Mittel gestellt werden, damit wir auch hier über gut spielbaren 60 FPS liegen. Dennoch läuft das Spiel auch auf hohen Einstellungen mit 37-42 FPS. Mit OC steigen diese auf 41-46 FPS an. Die Leistungssteigerung durch das OC liegt somit bei 11 Prozent.




Wie schon zuvor erwähnt liegen die FPS auf mittleren Details bei guten 60 Bilder die Sekunde. Mit OC liegt die Leistungssteigerung bei über 11 Prozent und die FPS liegen bei 71 bis 77. Somit liegt dem Spielgenuss nichts mehr im Wege.






Die KFA2 GeForce GTX 1650 EX eignet sich vor allem gut für das Spiel War Thunder. So erreichen wir im Durchschnitt mit Full HD und sehr hohe Details über 100 FPS. Wir erreichen mit OC sogar über 120FPS im Durchschnitt.






Auch in WQHD (1440p) reicht die Leistung der GTX 1650 in War Thunder aus und das obwohl wir hier auch mit sehr hohen Details testen. Ohne OC sind es 67-83 FPS und mit OC 76-96 FPS. Somit liegt auch hier die Leistungssteigerung durch das Übertakten bei 11 Prozent.


Lautstärke und Temperaturen





Einer der größten Unterschiede der verschiedenen Grafikkarten-Herstellern ist der Aufbau des Grafikkarten-Kühlers. Wie wir wissen setzt KFA2 bei der GeForce GTX 1650 EX auf einen Dual-Slot Kühler. Dieser schafft es den Grafikprozessor unter Volllast auf 66 °Celsius zu kühlen. Auch die Rückseite der Grafikkarte wird im Betrieb nicht über 66° Celsius. Die Rückseite der Spannungswandler liegt sogar unter 55 °Celsius. Die Lautstärke liegt bei 27 dB(A) und ist somit zwar akustisch wahrnehmbar, aber dennoch nicht zu laut und dürfte die wenigsten Gamer stören. Im Idle laufen die zwei 80mm Lüfter zwar, sind aber mit geschlossenem Gehäuse nicht wahrzunehmen.


Stromverbrauch





Da die GTX 1650 keinen zusätzlichen Stromanschluss hat und nur über den PCI-Express-Slot den Strom bezieht, ist nicht verwunderlich, dass diese auch nicht viel Strom verbraucht. So liegt der Gesamtverbrauch des Testsystems bei 230 Watt. Allerdings ist eine deutlich geringere Stromaufnahme mit einem anderen System möglich. Mit einer ASUS DUAL RTX 2080 OC liegen wir bei über 360 Watt im gleichen Testsystem.


Fazit

Mit der GeForce GTX 1650 EX liefert KFA2 eine solide Grafikkarte, die sich mit einem Preis von 150€ vor allem an preisbewusste Käufer richtet. Für diesen Preis liefert diese genug Leistung um auch Triple-A-Spiele in Full HD zu spielen. Allerdings raten wir dazu je nach Spiel die Details nicht zu hoch zu stellen, da es vorkommen kann, dass hier die GPU-Leistung nicht ausreicht und die 4GB Grafikkartenspeicher für Ruckler sorgen. Wie wir anhand von War Thunder sehen können, kann die Leistung aber auch für eine höhere Auflösung und sehr hohe Details ausreichen. Beim Stromverbrauch, der Lautstärke und den Temperaturen macht die KFA2 GeForce GTX 1650 EX auch einen guten Eindruck. Die positive Lautstärke und die guten Temperaturen liegen aber nicht nur am Grafikkartenkühler, sondern auch an der geringen Abwärme der TU117-GPU.
Wir vergeben der KFA2 GeForce GTX 1650 EX 8.2 von 10 Punkten und sprechen unsere Empfehlung aus.


PRO
+ Lautstärke
+ Temperaturen
+ Stromverbrauch
+ Sehr Kompakt
+ OC-Potenzial

KONTRA
– Nur 4GB Grafikkartenspeicher

HWI Award Einfache Empfehlung Klein



Wertung: 8.2/10
