AMD RADEON RX 5700 & RX 5700XT im Test

Heute haben wir im Test die AMD RADEON RX 5700 und RX 5700XT, welche zu den Gaming-Grafikkarten der 5xxx-Serie von AMD gehört und das Bindeglied zwischen High-End und Mittelklasse bildet. Als Grafikchip kommt hier Navi 10 und Navi 10 XT zum Einsatz. Die passende Architektur dazu heißt „AMD RDNA 1.0“. Beide Navi Chips werden im 7nm (TSMC) Verfahren hergestellt. Als Speicher wird bei beiden Grafikkarten ein GDDR6-VRAM mit einer Kapazität von 8 GB verwendet.





Verpackung, Inhalt, Daten



Die Verpackungen beider Karten sind von der Optik her sehr ähnlich, allerdings ist die Verpackung der RX 5700 XT hochwertiger. Des Weiteren ist auch der Aufbau der RX 5700XT Verpackung anders. So lässt sich ein Teil der Verpackung nach oben hin wegziehen. Dadurch wird uns die Grafikkarte optisch ansprechender präsentiert. Die Verpackung der RX 5700 ist sehr schlicht gehalten.



Inhalt



In der Verpackung der Grafikkarten ist nur eine kleine Anleitung vorhanden. Weiterer Lieferumfang ist nicht vorhanden.


Technische Daten

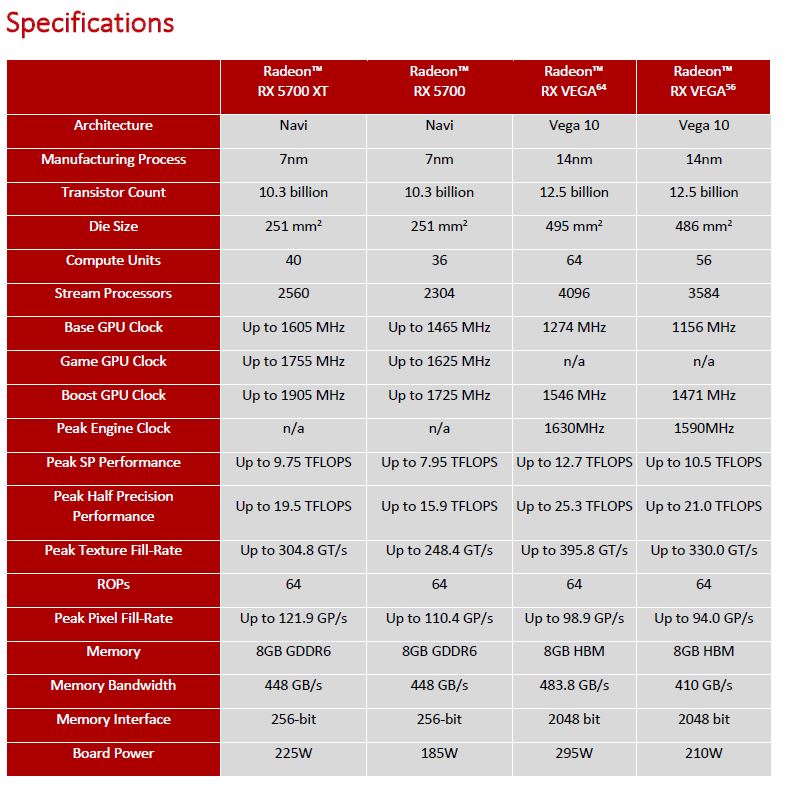

Die Navi Architektur hat im Vergleich zu der Vega10 Architektur eine andere Fertigung und weniger Transistoren. Navi wird in 7nm gefertigt und beherbergt 10.3 Milliarden Transistoren. Durch die kleinere Fertigung und die geringere Anzahl an Transistoren ist auch die Fläche kleiner als bei Vega. Des Weiteren sind auch weniger Compute Units und Stream Prozessoren als bei Vega10 vorhanden. Dafür steigt allerdings der GPU-Takt deutlich an. So wird der Boost der RX 5700 mit 1725MHz und der Boost der RX 570XT mit 1905MHz angegeben. Neben dem Boost-Takt wird auch ein Base- und Game-Takt angegeben. Schauen wir uns die angegebene Peak SP Performance und Peak Texture Fill-Rate an, fällt uns auf, dass diese etwas niedriger ist als bei Vega10. Allerdings ist diese nicht so niedrig wie wir anhand der Compute Units und Stream Prozessoren denken würden. Die Peak Pixel Fill-Rate etwas höher als bei Vega. Navi hat wie Vega10 64 Render Output Units und auch 8GB Grafikkartenspeicher der mit 256-bit an der GPU angebunden ist. Beim Grafikkartenspeicher handelt es sich allerdings um GDDR6 und nicht um HBM. Somit sind die Kosten für den Grafikkartenspeicher niedriger bei Navi. Trotz GDDR6 ist die Speicherbandbreite höher als bei Vega10. Die Board Power bei der Radeon RX 5700 liegt bei 185 Watt und bei der RX 5700XT bei 225 Watt.
Kleine Anmerkung. In der Tabelle wird Vega10 gezeigt. Die Leistungsdaten von Vega20 sind natürlich etwas höher.



Noch nicht erwähnt haben wir die Compute Units. Dabei handelt sich im Prinzip um die GPU-Kerne. Hier kann die RX 5700 auf 36 und die RX 5700XT auf 40 Compute Units zurückgreifen.



In dem Die-Shot, der uns von AMD bereitgestellt wurde, können wir sehen, wie die GPU aufgebaut ist. Wir finden das Ganze sehr ansehnlich und spannend.


Details




Wie einige von euch sicherlich wissen, kommt die RX 5700 (XT) mit einem Radiallüfter daher und entspricht somit dem Referenzdesign. Die Optik ist AMD auf jeden Fall gelungen. Schwarz und Rot passen wie immer gut zusammen. Auf der Rückseite ist bei der RX 5700XT eine Backplate verbaut und diese ist auch über Wärmeleitpads mit der Rückseite der Grafikkarte verbunden. Durch die Backplate wird ein Teil der Abwärme, die die GPU, der Grafikkartenspeicher und die Spannungsversorgung erzeugen, an der Backplate abgeführt.




Optisch ähneln sich die RX 5700 und RX 5700XT sehr. Allerdings ist die Struktur des Kühlers der Karten unterschiedlich und die RX 5700XT hat eine kleine Beule. Des Weiteren ist nur auf der RX 5700XT eine Backplate verbaut. Die RX 5700 muss leider ohne Backplate auskommen.




Täuschen lassen dürfen wir uns nicht von den Lamellen bei der RX 5700XT ,die wir auf dem ersten Bild sehen können. Hier wird die Luft nicht angesaugt, sondern es dient allein einem optischen Zweck. Bei der RX 5700 ist die Karte auf der hinteren Seite geschlossen. Beide Grafikkarten benötigen einen 6- und 8-Pin PCI-Express-Stromanschluss.




Wir sehen seitlich, dass die RX 5700 und RX 5700XT zwei Slots breit sind. Ein witziges Detail haben wir auch entdeckt. Auf der Karte befindet sich noch ein Sticker auf dem ATI steht. Somit gibt es intern also noch eine ATI Abteilung und das, obwohl ATI vor einigen Jahren schon von AMD aufgekauft wurde.




Beide Grafikkarten bieten uns vier Anschlussmöglichkeiten für den Monitor/e. Es gibt drei DisplayPort 1.4 Anschlüsse und einen HDMI 2.0 Anschluss.


Praxis

Testsystem
Mainboard ASUS ROG CROSSHAIR VIII Hero WI-FI
Prozessor AMD RYZEN 9 3900X
Arbeitsspeicher 2x CORSAIR DOMINATOR PLATINUM RGB – DDR4 – 3600 MHz – 8 GB
Prozessorkühler Custom Wasserkühlung
Grafikkarte AMD RADEON RX 5700 & RX 5700XT | ASUS DUAL RTX 2080 OC-Edition
M.2-SSD / SSD / Externe SSD SAMSUNG 960 EVO / CRUCIAL MX500 / SAMSUNG Portable SSD T5
/ CRUCIAL BX100

Unser kleiner Test Parkour wird mit einem Testsystem, in dem ein ASUS ROG CROSSHAIR VIII Hero und ein AMD RYZEN 9 3900X verbaut ist, durchgeführt. Des Weiteren kommen 16 Gigabyte Arbeitsspeicher von CORSAIR zum Einsatz. Gekühlt wird der Prozessor von einer Custom Wasserkühlung mit zwei 360 Radiatoren. Als Vergleich führen wir den Test Parkour auch auf einer RTX 2080 von ASUS durch. Fairerweise müssen wir erwähnen, dass diese mit Wasser gekühlt wird und daher einen etwas höheren und stabileren GPU-Takt hat, als mit Luftkühlung.


Overclocking

Mit OC erreichen wir bei der RX 5700XT einen GPU-Takt von 2150 MHz und einen Speichertakt von 900 MHz. Bei der AMD RADEON RX 5700 können wir den GPU-Takt auf 1925MHz anheben. Der Speichertakt ist etwas großzügiger als bei der RX 5700XT und lässt sich auf 925MHz übertakten. Wir haben bei beiden Grafik das More Power Tool von IGORs Lab verwendet, um zb das Powertarget der RX 5700 von 20 auf 50 Watt anzuheben. Die GPU-Spannung haben wir nicht verändert. Mit dem Erhöhen der GPU-Spannung steckt natürlich noch mehr OC-Potenzial in der NAVI-Architektur. Allerdings steigt damit auch der Stromverbrauch und die Temperaturen. Des Weiteren sinkt auch die Lebensdauer und die Gefahr eines Hardwaredefekts ist höher.


Benchmarks



Die RX 5700XT ist in Timespy Extreme etwas schwächer als die RTX 2080. Mit OC schwindet die Differenz etwas. Die RX 5700 liegt wie erwartet hinter der RX 5700XT. Mit OC der RX 5700 verringert sich der Unterschied und die RX 5700 liegt fast gleich auf mit der RX 5700XT.



Auch in Unigine Superpostion kann sich die RTX 2080 vor der RX 5700 XT positionieren. Mit OC kann die RX 5700XT über 300 Punkte an Boden gut machen. Die RX 5700 liegt 13 Prozent hinter der RX 5700XT und kann den Unterschied mit OC auf 7 Prozent reduzieren.

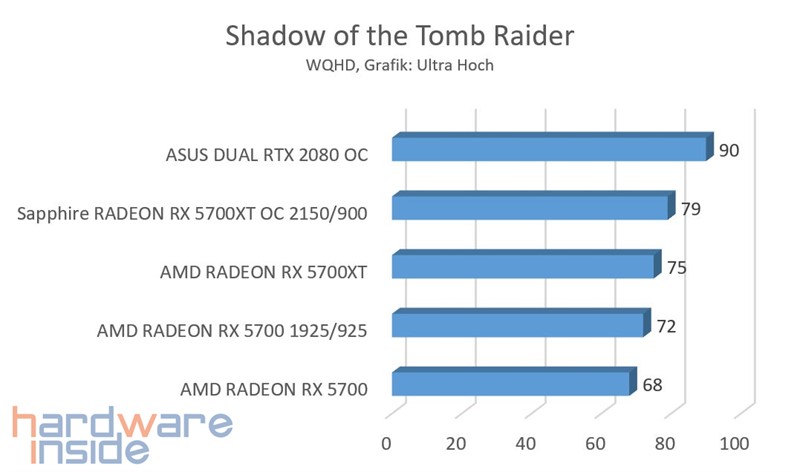

Nicht nur in den synthetischen Benchmarks ist die deutlich teurere RTX 2080 schneller, sondern auch in Shadow of the Tomb Raider. Allerdings ist das Spiel mit allen drei Grafikkarten ein wahrer Genuss. Beide RX-Grafikkarten können mit OC wieder Boden gut machen. Die RX 5700 bietet hier allerdings mehr Leistungszugewinn durch das Übertakten. Mit GPU-Spannungserhöhung wäre noch mehr OC-Potenzial vorhanden und damit auch eine höhere Leistung möglich.

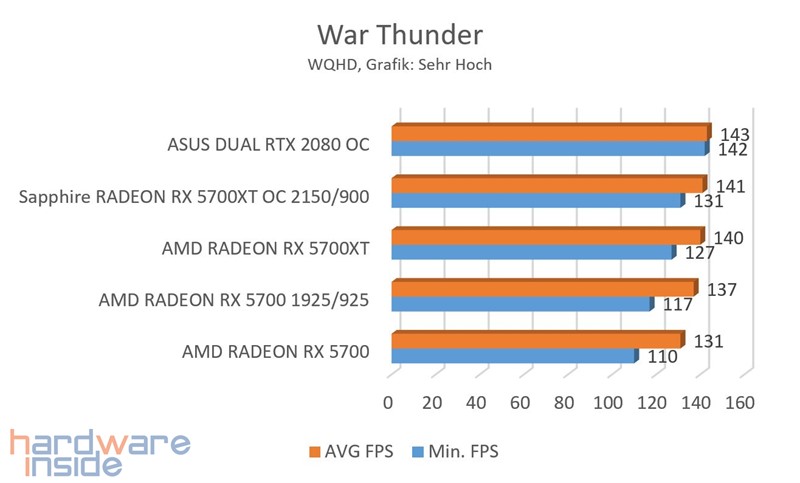

Überrascht sind wir von den Ergebnissen in War Thunder. Hier liegt die RX 5700XT bei den durchschnittlichen FPS sehr nah an der ASUS DUAL RTX 2080 OC. Bei den Min. FPS ist allerdings eine Differenz von 15 FPS vorhanden. Die RX 5700 liegt am Ende des Testfeldes und kann mit OC wieder an Leistung dazu gewinnen. Dabei liegt das Leistungsplus durch OC wieder höher als bei der RX 5700XT.

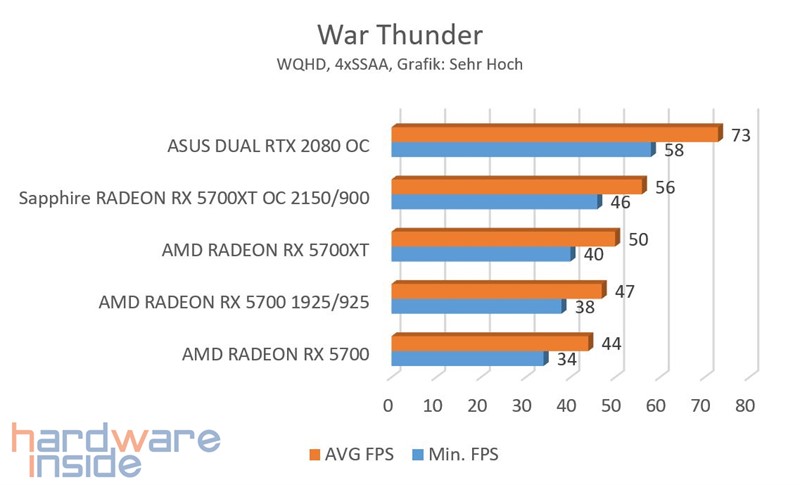

Mit aktivierten SSAA, was deutlich mehr Rechenleistung der GPU abverlangt, vergrößert sich der Abstand der AMD Grafikkarten zu der RTX 2080. Auch wenn die RX 5700XT mit OC wieder an Leistung dazu gewinnt, liegt die RTX 2080 immer noch 26-30 Prozent vorne. Die RX 5700 liegt 13-17 Prozent hinter der RX 5700XT kann mit OC aber wieder an Leistung dazu gewinnen.

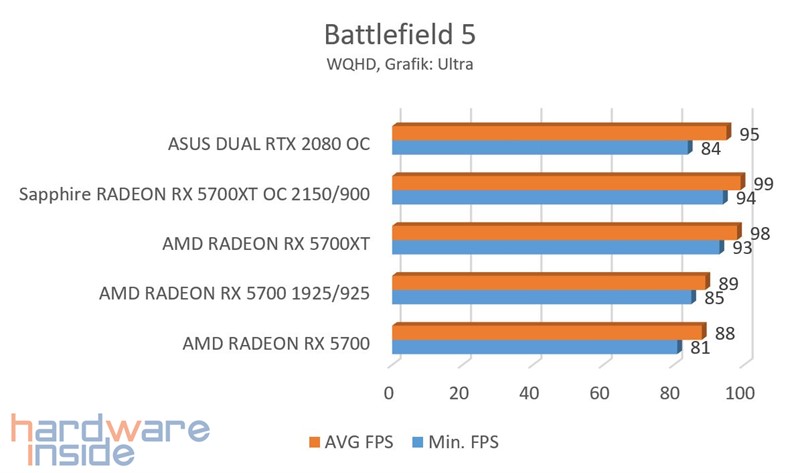

In Battlefield 5 überraschen uns beide AMD RADEON RX-Grafikkarten. Dieses Mal wendet sich das Blatt und die RX 5700XT ist schneller als die RTX 2080 von ASUS. Dabei liegt die RX 5700XT bei den Min. FPS sogar 9 FPS vorne was ganze 11 Prozent sind. Mit OC kann die RX 5700XT noch etwas an FPS zulegen. Selbst die RX 5700 liegt sehr nahe an der RTX 2080. Mit OC sind sogar die Min. FPS höher, die AVG FPS sind allerdings niedriger.

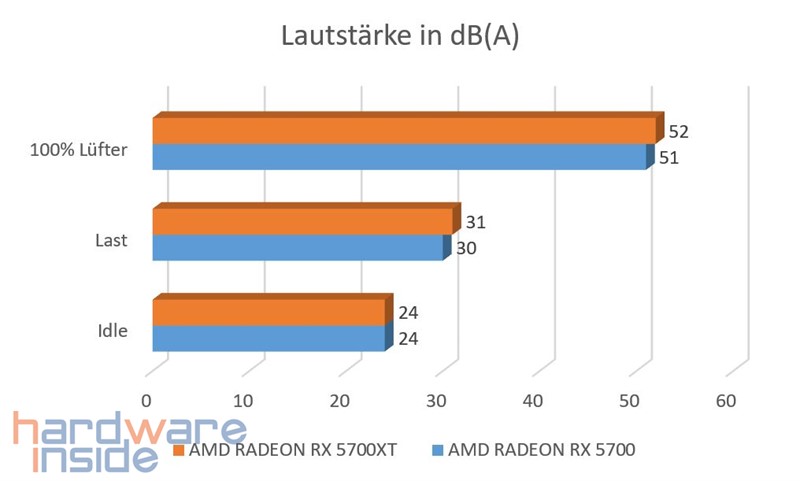

Im Idle sind die RX 5700 & RX 5700XT nicht aus dem System zu hören, auch wenn der Lüfter sich noch dreht. Unter Last steigt die Lautstärke der RX 5700 auf 30 dB(A) und der RX 5700XT auf 31 dB(A) an und beide Grafikkarten werden um die 80 °Celsius warm. Das Geräusch des Lüfters ist dabei allerdings nicht störend und ähnelt dem Geräusch eines Ventilators ohne nervende Nebengeräusche. Bei 100% Lüftergeschwindigkeit steigt die Lautstärke auf 51 bzw. 52 dB(A) und ähnelt einer Turbine. Allerdings dreht der Lüfter in der Praxis niemals so hoch und war nur ein Test von uns, was maximal möglich ist.

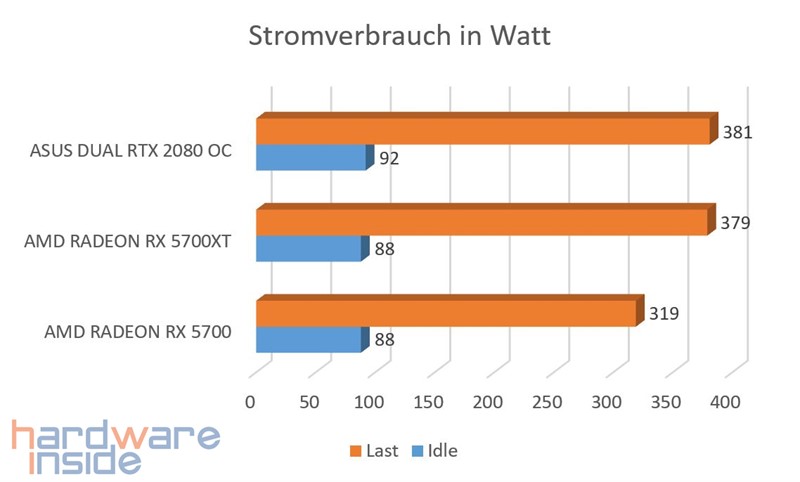

Deutlich verbessert hat sich mit AMDs NAVI Architektur auch der Stromverbrauch. Dieser liegt jetzt mit Nvidia gleich auf und das bei dieser guten Rechenleistung. Auch hier müssen wir wieder sagen: Respekt AMD! Im Vergleich zur Leistung ist die RTX 2080 allerdings bei Leistung pro Watt noch etwas besser als die AMD RADEON RX Grafikkarten.


Fazit

Insgesamt sind wir sehr überrascht von der RADEON RX 5700 und RX 5700XT und müssen festhalten, das AMD wieder im Rennen ist. Auch wenn AMD nicht im High-End Bereich mitspielen kann, so befinden sie sich mit Navi wieder im höheren Mainstream-Bereich und können vor allem mit dem Preis der neuen Navi-Grafikkarten überzeugen. Aktuell ist die RX 5700 für 330€ und die RX 5700XT für 390€ erhältlich und somit günstiger als die RTX 2070 und RTX 2070 Super. Wie wir sehen konnten, ist die RX 5700 XT ab und zu auch mal schneller als die RTX 2080. Letztere ist aktuell für 580€ erhältlich. Kleine Kritik sehen wir aktuell noch in den Temperaturen und der Lautstärke der RX 5700 XT mit Referenz Kühler. Allerdings gibt es hier Alternativen in Form von Custom Grafikkarten diverser Hersteller die einen besseren und leiseren Kühler haben. Des Weiteren fehlt es der RX 5700 XT auch an Ray Tracing Einheiten und dementsprechend wird sie hier nicht glänzen können.
Schlussendlich können wir die AMD RADEON RX 5700 & RX 5700XT empfehlen. Das trifft vor allem zu, wenn kein Ray Tracing Einsatz geplant ist und ihr eine preislich sehr attraktive Grafikkarte euer Eigen nennen möchtet.
Wir vergeben der AMD RADEON RX 5700 9.1 von 10 Punkten und der AMD RADEON RX 5700XT 9.4 von 10 Punkten. Des Weiteren erhalten beide Grafikkarten von uns eine Preis/Leistungs Empfehlung.

Bewertung AMD RADEON RX 5700

PRO

+ PCI-Express 4.0
+ OC-Potenzial
+ Leistung
+ Preis

NEUTRAL
* Lautstärke könnte noch leiser sein
* Kein Ray Tracing

KONTRA
– Temperatur




Wertung: 9,1/10

Produktlink
AMD-Shop


Bewertung AMD RADEON RX 5700XT

PRO

+ PCI-Express 4.0
+ OC-Potenzial
+ Leistung
+ Preis

NEUTRAL
* Lautstärke könnte noch leiser sein
* Kein Ray Tracing

KONTRA
– Temperatur




Wertung: 9,4/10

Produktlink
AMD-Shop
