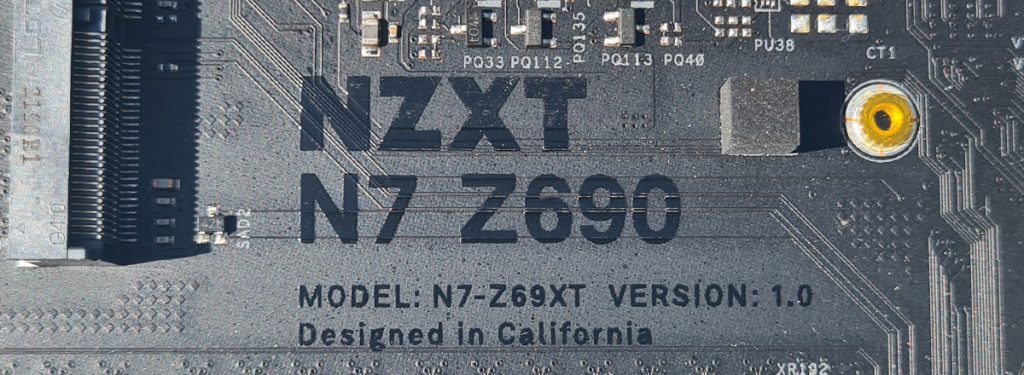

NZXT N7 Z690 DDR4 im Test

Bereits zur Markt-Einführung der Alder-Lake CPUs was nun mehr als 6 Monate zurückliegt, scheint sich NZXT nicht nur auf ein Intel-Z690-Mainboard zu konzentrieren, was den Benutzern ein High-End-Erlebnis bieten soll. Mit dem N5 und N7 beides Intel-Z690-Mainboards mit DDR4-Speicher soll der Markt erobert werden. Desto erfreuter sind wir natürlich, dass wir euch heute das N7 Intel-Z690-Mainboard präsentieren können, dass nicht nur mit seinen 12+1 Power Stages, dem DDR4 Support bis 5000 MHz geradezu bei einem überschaubaren Angebot an DDR5 Speichermodulen eine klasse Alternative ist. Mit seiner mattweißen Rundumabdeckung ist es ein Eyecatcher in jeglicher Hinsicht. Im nachfolgenden Test wollen wir euch die zahlreichen Features, die Temperaturen sowie etwaiges Übertaktungspotenzial im Bereich der CPU und des Arbeitsspeichers nicht vorenthalten. NZXT hat uns das Testsample zu Verfügung gestellt.



Verpackung, Inhalt, Daten

Verpackung



Das NZXT N7 Z690 kommt in einer weißen Hochglanzkartonage daher und bereits die Vorderseite illustriert das Board sowie die Bezeichnung „N7 Z690“. Auf der Rückseite ist das N7 grafisch als Explosionszeichnung abgelichtet und NZXT geht genauer und detailliert auf die einzelnen Mainboard-Spezifikationen ein.



Inhalt



Neben dem NZXT N7 Z690 befindet sich noch folgendes im Lieferumfang:

  • 1x Benutzerhandbuch
  • 4x SATA-Kabel (2 x 90 Grad, 2 x 180 Grad)
  • 2x Wireless-Antennen
  • 2x M.2-Schrauben



Daten

Technische Daten – NZXT N7 Z690 DDR4

Form Faktor ATX
CPU und Sockel Sockel LGA 1700 für Intel® Core(TM) i9- / Core(TM) i7- / Core(TM) i5-Prozessoren der 12. Generation
– Unterstützt die Intel® Hybrid-Technologie
– Unterstützt die Intel® Turbo Boost Max 3.0-Technologie
Chipsatz Intel® Z690
Speicher 4 DIMM-Slots, max. 128 GB, Dual-Channel DDR4-Arbeitsspeicher
– Unterstützt DDR4 Non-ECC, ungepufferten Arbeitsspeicher bis zu 5000 (OC)*
– Unterstützt ECC-UDIMM-Arbeitsspeicher (Betrieb im Non-ECC-Modus)
– Unterstützt das Intel® Extreme Memory Profile (XMP) 2.0 * Unterstützt nativ DDR4 320

* Die Unterstützung der Intel® Turbo Boost Max-Technologie 3.0 hängt von den CPU-Typen ab.
Erweiterungsschächte – 3x PCIe 5.0 Steckplatz (x16)
– 2x PCIe Gen 4×4-Steckplätze – Unterstützt AMD Quad CrossFireX(TM) und CrossFireX(TM)

– 1x M.2 Socket (Key E), unterstützt Wi-Fi/BT-Modul vom Typ 2230, Intel® CNVio
Integrierte Grafik Integrierter Grafikprozessor – Unterstützung für Intel® UHD-Grafik
– Intel® Xe-Grafikarchitektur (12. Gen.)
– Unterstützt HDMITM 2.1 TMDS-kompatibel mit max. Auflösung von bis zu 4K x 2K (4096 x 2160) bei 60 Hz – Unterstützt HDCP 2.3 mit HDMI 2.1-Anschluss

* Unterstützung nur mit Prozessoren mit integrierter GPU
Lagerung 1x M.2_1 Type 2242/2260/2280 (PCIe Gen 4×4-Modus)*
1x M.2_2 Type 2242/2260/2280/22110 (PCIe Gen 4×4-Modus)*
1x M.2_3 Type 2242/2260/2280 (PCIe Gen 4×4 u. SATA 6Gb/s-Modus)*

4x SATA 6 Gbit/s-Anschlüsse
– Unterstützt RAID 0/1/5/10 bei SATA-Speichergeräten
– Unterstützt RAID 0/1/5 bei M.2 NVMe-Speichergeräten

* Unterstützt Intel® Volume Management Device (VMD)
* Unterstützt die Intel® Optane-Technologie
* Unterstützt NVMe-SSD als Boot-Disks
LAN Realtek® RTL8125BG 2,5G LAN
Kabellos Dual Band Wi-Fi 6E
– Unterstützt IEEE 802.11 a/b/g/n/ax
– Unterstützt Dual-Band-Frequenz 2 x 2 160 MHz mit erweiterten 6 GHz
Bluetooth Bluetooth V5.2
Audio Realtek® ALC1220 Codec 8-Kanal-HD-Audio, 32 Bit/192 KHz DAC ESS Sabre9218 DAC für den Frontaudioanschluss (SRV 130 dB)
I/O Shield 2x SMA-Steckverbinder für Wireless-Antenne
1x HDMI™-Anschluss
2x USB 2.0
1x USB 3.2 Gen 2 Typ-C-Anschluss
2x USB 3.2 Gen 2-Anschlüsse
3x USB 3.2 Gen 1-Anschlüsse
1x Clear CMOS-Taste
1x BIOS Flashback-Taste
1x LAN (RJ45)-Anschluss
1x 5.1-Kanal-Audiobuchse
1x Optischer S/PDIF Out-Anschluss
Interne Anschlüsse 1x 24-poliger ATX-Stromanschluss
1x 8+4-poliger ATX-12-V-Stromanschluss
1x 4-poliger CPU_FAN-Steckverbinder
1x 4-poliger AIO_PUMP-Steckverbinder
5x 4-polige SYS_FAN-Steckverbinder

2x NZXT RGB LED-Steckverbinder (2)
– 1x 5 V ARGB LED-Steckverbinder (3)
– 1x 12 V RGB LED-Steckverbinder (4)

2x USB 2.0-Header (bis zu 4 USB 2.0-Anschlüsse)
1x USB 3.2 Gen1-Header (bis zu 4 USB 3.2 Gen 1-Anschlüsse)
1x USB 3.2 Gen2 x 2-Anschluss an der Vorderseite (für USB Typ-C)

1x Audioanschluss an der Vorderseite
1x Ein/Aus-Taste
1x Reset-Taste
4x POST LED
– CPU_FAN-, AIO_PUMP- und alle SYS_FAN-Steckverbinder unterstützen maximal 2 A (24 W) pro Lüfteranschluss und es wird automatisch erkannt, ob 3-poliger oder 4-poliger Lüfter angeschlossen ist.
– Unterstützt bis zu 40 einzeln adressierbare LEDs pro Kanal. 80 LEDs insgesamt. Beleuchtungskanäle unterstützen bis zu vier adressierbare RGB LED-Streifen oder fünf Aer RGB-Lüfter
– Unterstützt insgesamt bis zu 5 V/3 A, 15 W LED-Streifen Unterstützt bis zu 40 einzeln adressierbare LEDs. 4. Unterstützt insgesamt bis zu 12 V/3 A, 36 W LED-Streifen
Features Für die NZXT CAM-Software ist Microsoft Windows® 11/10 erforderlich.
NZXT CAM kann kostenlos heruntergeladen und verwendet werden; für einige Funktionen sind eine gültige E-Mail-Adresse, die Annahme unserer aktuellen Nutzungsbedingungen und eine aktive Internetverbindung erforderlich.
Garantie 3 Jahre



Details

Übersicht



Das NZXT N7 Z690 besticht durch sein mattweißes Design, in Kombination mit dem schwarzen sechs schichtigen 2 Oz Cooper-Layout sowie seiner aufwendigen Konstruktion und seinen massiven Kühlkörper, die farblich in einem dunklen Grau abgesetzt sind, machen es rein vom optischen Aspekt her einzigartig. Durch die passive Kühlerkonstruktion über den Powerstages, der Rundumabdeckung, die ebenfalls in Mattweiß gehalten ist, umgibt es den kompletten Chipsatz und die M.2-Steckplätze und nahezu das ganze Mainboard Layout. In einem dezenten hellgrauen Farbton ist mittig platziert das NZXT Logo angebracht und rundet Gesamtbild stimmig ab. NZXT hat mit den Lüfteranschlüssen nicht gespart, sieben 4-Pin Anschlüsse an der Zahl werden dem Nutzer zu Verfügung gestellt. So findet man vier oberhalb des Mainboards, der CPU-Fan und der AIO-Fan-Anschluss auf der linken Seite, sowie der System-Fan 4 und 5 auf der rechten Seite des Mainboards. Vier LEDs ,die sich im unteren Bereich des Mainboards fast mittig befinden, dienen dem EZ Debug-Status (On Board LEDs). Bei der Initialisierung werden sie farblich in Rot dargestellt. Je nach Status werden ein, zwei, drei oder auch alle vier angezeigt.



RGB Anschlüsse



Um in den Genuss zukommen dem ganzen noch einen farblichen Aspekt in Form von einer RGB-Beleuchtung zugeben, erwarten den Nutzer gleich vier RGB-Anschlüsse, was heutzutage nicht selbstverständlich ist. Zwei NZXT RGB-Anschlüsse sind oben sowie ein +5 V ARGB-Header und ein +12 V RGB-Anschluss am unteren Rand des Mainboards untergebracht.



Rückseite



Die vorderseitige Optik setzt sich auch rückseitig fort, doch abgesehen von der Verschraubung des I/O Shields und der Backplate mit Ausschnitt gibt es keine großen Veränderungen gegenüber anderen Mainboards anderer Hersteller.



I/O Shield & Kühlkörper



Bei der integrierten I/O-Shield-Abdeckung, die unterseitig des Mainboards mit zwei Schrauben befestigt ist, werfen wir einen Blick auf ein weiteres sehenswertes Highlight. Der NZXT Schriftzug ist hier sauber eingearbeitet und spiegelt so die edle Optik wieder.




Ein großer massiver Kühlkörper kommt als umfassende Kühlungslösung zum Einsatz, um die Wärmeableitung der VRMs sowie Spulen zu verbessern. Ob hier eine integrierte Heatpipe nicht besser angebracht wäre, um beide Kühlkörper zu trennen, sei dahingestellt. Die rückseitig angebrachten Wärmeleitpads gewährleisten, dass die Spannungswandler auch ausreichend gekühlt werden.
Damit die leistungsstarken Intel-Prozessoren der aktuellen Sockel LGA 1700 Generation auch mit genügend Leistung versorgt werden können.



Erweiterungsmöglichkeiten




Eine Mattweiße, aus Aluminium gefertigte Abdeckung, deren Ausschnitt perfekt zur Optik des Kühlkörpers passt, deckt die Zwei M.2-Slot auf dem Mainboard ab. Kleine angebrachte Magnete auf den Mainboard-Trägern, gewährleisten zum einen ein sauberes Gesamtbild sowie einen sicheren Halt und zum anderen können sie einfach entfernt werden. So sind die M.2 Slots schnell zugänglich. Der obere Kühlkörper selbst ist mit zwei Schrauben fixiert.




In den M.2 Slots die über PCIe Gen4 angebunden sind und eine Bitrate von 16 GT/s ermöglichen können folgende Bauformen 2242/2260/2280/22110 die sich in der Länge und Breite unterscheiden verbaut werden. So ist der Endverbraucher auch in der Zukunft gut gewappnet, für die neuesten Hochgeschwindigkeits-SSDs.




NZXT verwendet bei dem Kühlkörper rückseitig, ein hochwertiges Wärmeleitpad für die M.2-SSDs, um die entstehende Wärme effizient weiterzuleiten und so abzuführen.




Das NZXT N7 verfügt über drei PCIe 5.0 Steckplätze (x16) und zwei weitere PCIe Gen4 (x4) Steckplätze die AMD Quad CrossFireX(TM) und CrossFireX(TM) unterstützen für etwaige Erweiterungskarten zwischen den x16 Steckplätzen.



Chipsatz



Betrachtet man die Kühlung des Z690 Chipsatzes, so nimmt man sofort den 40 x 40 mm großen Kühlkörper wahr. NZXT setzt hier auf eine passive Kühlung. Die geringe Bauhöhe wurde mit Bedacht gewählt, um eine einfache Platzierung von Grafikkarten zu ermöglichen. Wir sind gespannt, wie sich die Temperatur unterhalb der Rundumabdeckung so verhält, dieses werden wir natürlich in Augenschein nehmen. Auf einen Teardown verzichten wir in diesem Fall.



Powerstages



Das NZXT setzt bei dem N7 Z690 auf eine 12+1 Spannungsversorgung. Der Vcore sind 12 Phasen zugeteilt und eine ist für die integrierte Grafikeinheit vorgesehen. Für die Spannungsversorgung kommen hier MOSFETS vom Typ HS NCP302155 mit 55A und LS Vishay SIC654CD5 mit 50A zum Einsatz. Insgesamt ist das Mainboard also in der Lage, eine ausreichende Leistung auch für das Overclocking bereitzustellen, wie wir später noch herausfinden werden.




Die Stromversorgung erfolgt über einen 4-Pin, einen 8-Pin-Stecker und den 24-Pin ATX Stecker. Diese sorgen für eine feste und auch zuverlässige Verbindung mit der Spannungsversorgung.



Externe Anschlüsse




Das I/O – Shield (Blende) mit folgenden Anschlüssen und Tastern ausgestattet:

  • 1x BIOS FlashBack™ Button
  • 1x Clear CMOS Button
  • 1x PS/2 Keyboard (lila) Anschluss
  • 1x PS/2 Mouse (grün) Anschluss
  • 4x USB 3.2 Gen 1 Port (4 x Type-A)
  • 5x USB 3.2 Gen 2 Port5 x Type-A)
  • 1x Intel® 2.5Gb Ethernet Anschluss
  • 1x USB 3.2 Gen 2×2 (1 x USB Type-C®)
  • 1x Wi-Fi Module
  • 5x Audio-Anschlüsse/Mikrofon/Kopfhörer
  • 1x Optical S/PDIF Out



Interne Anschlüsse

Auf Board selbst befinden sich außerdem für die Front I/O folgende zusätzliche Anschlussmöglichkeiten:

  • 1 x USB Type-C® 3.2 Gen 2×2
  • 4 x Type-A3.2 Gen 1
  • 4 x Typ-A 2.0: an der Vorderseite





Das NZXT verfügt über vier SATA 6G 3.0 Anschlüsse, die sich auf der rechten Seite des Mainboards befinden, was das Verbauen von weiteren SSDs und HDDs ermöglicht.




Gleich vier DDR4 Dimm-Slots mit maximal 128 GB im Dual-Channel werden dem Endverbraucher geboten. Unterstützt werden DDR4 Non-ECC Speichermodule und laut Hersteller sind Module bis 5000 MHz (OC) freigegeben (QVL Liste des Arbeitsspeichers auf Komptabilität beachten). Das N7 Z690 unterstützt zudem das Intel® Extreme Memory Profile (XMP 2.0).



Audioprozessor




NZXT setzt bei dem N7 Z690 auf den Realtek® ALC1220 Codec mit einer Wiedergabeauflösung von 32 Bit bei 192 kHz. Mit seinen 8-Kanal-HD-Audio soll für einen warmen, natürlich klingenden Klang mit außergewöhnlicher Klarheit gesorgt werden. In Kombination mit dem ESS Sabre 9218 *DAC für den Front Audio Anschluss (SRV 130 dB), um bei der Wiedergabe alle Feinheiten und Nuancen der Audiospur wiedergeben zu können.

*DAC – Digital-Analog-Wandler



WLAN



Mit der integrierten WiFi 6E-Technologie wird das neue Dual Band Wi-Fi 6E unterstützt. Es bietet eine bis zu dreimal höherer Bandbreite als das 5-GHz-Band, um ultraschnelle drahtlose Netzwerkgeschwindigkeiten zu erreichen. Es unterstützt IEEE 802.11 a/b/g/n/ax um eine höhere Kapazität und eine bessere Leistung mit einer Dual-Band-Frequenz von 2 x 2 160 MHz zu erzielen. Die beiden im Lieferumfang enthaltenen Wireless-Antennen werden einfach aufgeschraubt. Freunde eines kabelgebunden Netzwerks kommen auch auf ihre Kosten mit dem integrierten LAN (RJ45)-Anschluss.



Praxis

Testsystem und Einbau

Testsystem
CPU Intel Core i5 12600K
GPU ASUS DUAL GTX 1060 6GB
Mainboard NZXT Z690 N7 DDR4
Arbeitsspeicher 16 GB G.Skill Trident Z DDR4
Kühlung Cooler Master MASTERLIQUID PL360 FLUX
Gehäuse NZXT H7 ELITE *White Edition*
HDD / SSD HP SSD EX950 2TB / CT240BX500
Netzteil NZXT HALE90 Power 750W





Vor dem Einbau des NZXT N7 Z690 wurde unsere CPU in den Sockel sowie die Wärmeleitpaste aufgetragen und die 2x 8 GB G.Skill Speichermodule in die Ram-Bänke A2 und B2 eingesetzt. Die Backplate, sowie die Abstandshalter unserer 360 mm All-In-One Wasserkühlung wurden vorab montiert, damit diese später unter dem Deckel unseres NZXT H7 ELITE installiert werden kann.

Die NVME SSD wird in den oberen Slot eingesetzt, unsere zusätzlich verbaute 2,5″ SSD wird angeschlossen. Alle benötigten Kabel werden zu einem Kabelmanagement zusammengefasst. Unsere 360-mm-Wasserkühlung wird über dem am Mainboard befindlichen 3-Pin 5 V-RGB-Anschluss angesteuert und mit den bereits in der Front installierten 140 mm RGB-Lüfter wird das Ganze über die NZXT CAM-Software gesteuert. Zum Schluss setzten wir eine GTX 1060 DUAL 6 GB ein und schließen diese an.




Nach dem ersten Boot der reinen Windows-Installation, erzeugt der Farbkontrast der verbauten NZXT Komponenten in Verbindung mit der verbauten synchronisierten RGB-Beleuchtung ein rundes Gesamtbild.

Dann flashen wir als erstes das Bios Version 7.02, um auf dem neusten Stand zu sein.



UEFI



full


Auf der Hauptseite des NZXT Bios findet man alle relevanten und wichtigen Daten gut strukturiert im Überblick. Links sind alle relevanten Daten der verbauten CPU, dem Arbeitsspeicher und der Laufwerke untergebracht. Mittig bietet der Fan Status die aktuellen Drehzahlen der installierten Hauptkomponenten wie dem CPU-Fan und der AIO-Pumpengeschwindigkeit. Zudem kann über die Einstellung „CPU Cooler Typ“ eine AIO klar definieren. Zu guter Letzt die rechte Seite. Diese gibt Auskunft über die derzeitigen Temperaturen der CPU, des Mainboards selbst und auch die anliegende Spannung der verbauten CPU wird hier anzeigt. Ebenso wird die Bootpriorität auf der Hauptseite dargestellt und angezeigt.


full


Über F6 gelangt man in den Advanced Modus, das erweiterte Menü. Dort stehen dem Anwender zahlreiche Möglichkeiten zur Verfügung. Das Anpassen der Spannung, die Veränderung des Taktes vom Arbeitsspeicher, die Timings und Sub-Timings. Diese Werte lassen sich in zehn Profilen hinterlegen und können jederzeit abgerufen werden. Dies ist nur ein kleiner Auszug dessen, was den Anwender erwartet. Es beinhaltet eine umfangreiche Vielzahl von Einstellmöglichkeiten.



Software



full


Die NZXT CAM Software kann auf der Herstellerseite heruntergeladen werden und bietet dem Endverbraucher eine Vielzahl von Einstellmöglichkeiten. Alle wichtigen Informationen von Temperaturdaten bis hin zu angeschlossenem Zubehör werden aufgelistet. Individuell können einzelne Passagen den eigenen Wünschen und Bedürfnissen angepasst werden. Innerhalb der NZXT CAM Software kann der Benutzer für jede angeschlossene NZXT-Beleuchtung diese angepasst und verändert werden. Detaillierter sind wir ja bereits bei dem NZXT H7 Elite auf die CAM Software eingegangen.



Benchmarks

Cinebench R23



full


Um dem N7 Z690 in Verbindung mit unserem verbauten Intel Core i5 12600k mal auf den Zahn zu fühlen, entschieden wir uns für den Cinebench R23 Benchmark. Dieses Szenario wiederholen wir dreimal. Unser verbauter Core i5 12600k wurde out of the Box mit dem Jedec sowie dem XMP-Profil betrieben. Erst ab einem Speichertakt von 4000 MHz wurde die CPU vorab manuell auf 4,9 GHz auf den P-Cores übertaktet, wobei die E-Cores unangetastet blieben. Die erreichten Ergebnisse haben wir in einer Tabelle zusammengefügt. Im Single-Core Benchmark @Stock-Out of the Box lagen wir bei 1822 Punkten und nach dem Erhöhen des Taktes bei der CPU und dem Arbeitsspeicher lag das Ergebnis bei 1892 Punkten. Im Multicore-Benchmark erreichen wir anfänglich bei 17323 Punkten und konnten das Ergebnis auf 18642 Punkte verbessern.



Cinebench R34 Final
full


Mit 4000 MHz auf den Speichern gaben wir uns aber noch nicht zufrieden und legten noch eine Schippe drauf. Nächstes Ziel 4200 MHz und 4400 MHz. Mit einem Finalen Overclocking von 4,9 GHz auf den P-Cores und 3,6 GHz auf den E-Cores sowie 4400 MHz bei den Speichermodulen erreichen wir gute 1942 Punkte im Single-Core. Damit konnten die anfänglichen Stock-Punkte mit 1822 um mehr als 120 Punkte verbessern. Dies Ergebnisse haben wir ebenfalls in einer Tabelle zusammengefügt. Im Multi-Core sah das Ganze dann auch schon anders aus. Von den anfänglichen 17323 Punkten out of the Box erreichen wir nun 19122 Punkte. Das Ergebnis kann sich definitiv sehen lassen.



Aida64 Cache & Memory Benchmark



full


Beim AIDA64 Benchmark erreichen wir mit unseren Intel Core i5 12600k einmal Stock out of the Box, dem Jedec- und dem hinterlegten XMP-Profil unseres Arbeitsspeichers folgende Werte, die wir grafisch dargestellt haben.


full


Mit 4,9 GHz @all P-Cores und 3,6 GHz auf den E-Cores sowie durch manuelle Übertaktung der Speichermodule auf 4000 MHz und 4200 MHz mit CL17 konnten wir danach noch eine finale Taktfrequenz mit den von uns verbauten Speichern auf 4400 MHz und einer Latenz von 17-18-18-36 2 T erreichen. Eine Steigerung von 800 MHz, die sich sehen lassen kann. Dadurch erreichen wir einen Durchsatz von 61015 MB/s im Lesen, 60145 MB/s im Schreiben und 59356 MB/s beim Kopieren.



CrystalDiskMark-Benchmark



full


Wir haben natürlich auch unsere verbaute HP SSD EX950 2 TB getestet. Dafür nutzen zuerst den CrystalDiskMark-Benchmark und dann zusätzlich den ATTO Disk Benchmark. Hierzu ermitteln wir den Lese- und Schreibwert. Laut Hersteller hat die HP EX950 einen Lese-Wert von 3500 MB/s und einen Schreibwert von 2900 MB/s. Bei unserem Test lagen wir nur knapp unter den Vorgaben des Herstellers mit 3421 MB/s beim Schreiben und 3238 MB/s beim lesen konnten wir die Vorgabe einstellen und sogar um 338 MB/s übertreffen. Das hat uns gezeigt, dass NZXT N7 Z690 in der Lage ist, auch die entsprechende Bandbreite zu liefern.

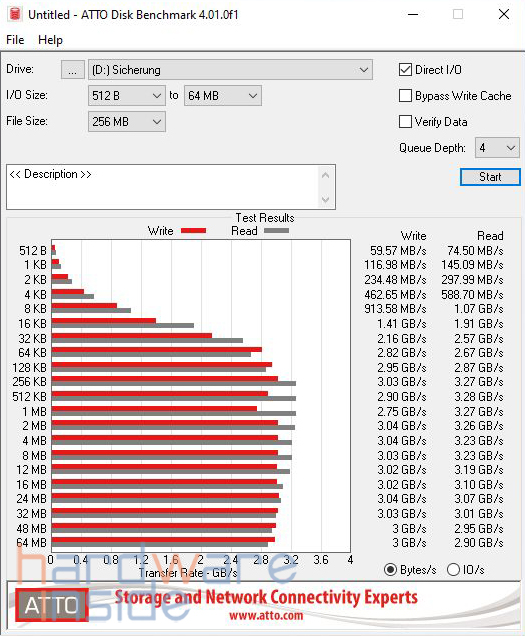

ATTO-Benchmark
full


Auch beim ATTO Disk Benchmark erreichen wir gute Werte. Zu sehen ist, dass wir etwas unter den Vorgaben des Herstellers lagen, mit max. 3 GB/s im Lesen und 2,90 GB/s im Schreiben. Die Abweichungen können hier allerdings an den Parametern des Testprogramms liegen.



Temperaturen

full



Zum Schluss unterziehen wir unser System noch einen explizierten Stress und Belastungstest mit Prime95 ohne AVX für eine Dauer von ca. 30 min. Bei der von uns verbauten Wasserkühlung handelt es sich um eine 360 mm AIO, deren Lüfter wurden so eingestellt, dass ein guter Kompromiss aus Kühlung und Leistung entsteht. Die Pumpengeschwindigkeit wurde Fix auf 3500 U/min. eingestellt.

Im Idle überschreitet das Mainboard nie die 30 °C Marke. Bei einfachen Anwendungen wie surfen, YouTube etc. liegen wir bei etwas über 28 °C. Die Speichermodule wurden auf den von uns ermittelten maximal Wert von 4400 MHz mit den Timings CL17-18-18-28 2T bei einer Vdimm von 1,43 VD im Bios eingestellt. Nach 30 Min. erreichen wir bei den P-Cores einen maximal Wert von 71 °C und die E-Cores lagen bei 50 °C.

Erstaunt waren wir, wie genau das NZXT die Spannung doch übernimmt. Die eingestellten 1,25 V bei einer LLC von 2 ergaben unter Last 1.242-1,26 V.

Das Tool CPU-Z schien zum Zeitpunkt der Testphase Probleme mit dem Auslesen einiger Temperaturen zuhaben. Die Daten der VRMs und des Chipsatzes konnten wir nicht ermitteln. Dieses scheint dem zugrunde zu liegen, dass das Mainboard zwar als solches erkannt wird, aber die Daten der Sensoren nicht sauber übertragen werden. Die Wärmeabfuhr des gesamten Systems wie auch die Spannungen sind wirklich gut. Das Zusammenspiel passt.



Fazit

NZXT hat mit dem N7 Z690 ein Mainboard auf den Markt gebracht, welches nicht nur durch sein äußeres Erscheinungsbild trumpfen kann. Auch weist es zugleich eine gute Ausstattung auf und kommt mit 12+1 Phasen, die eine gute Stromzufuhr und Stabilität des Prozessors gewährleisteten. Anfangs waren wir doch skeptisch, was die Power Stages betrifft, wurden dann aber eines Besseren belehrt, denn die erreichten Werte unserseits sprechen doch für sich. Der Bereich Overclocking wird ebenfalls abgedeckt und die erreichten Werte können sich sehen lassen. NZXT hat eindrucksvoll bewiesen, dass hier auch noch leistungstechnisch Reserven nach oben vorhanden sind. Mit einer UVP von 299 € wird das N7 Z690 derzeitig im Preisvergleich gelistet. Wir sind nicht nur vom optischen Aspekt des N7 Z690 begeistert, auch die ermittelten Werte haben uns auf der ganzen Linie überzeugt. Daher verdient sich das NZXT N7 Z690 unseren Spitzenklasse-Award.

Pro:
+ Verarbeitung
+ Drei M.2 Slots
+ Sieben PWM-Anschlüsse
+ Ausreichende Front- und Back-I/O Anschlussmöglichkeiten
+ Gutes bis sehr gutes Übertaktungspotenzial
+ WIFI 6E

Kontra:
– N/A

full
