KFA2 RTX 3060 Ti SG Plus (1-Click OC) im Kurz-Test

In unserem heutigen Kurz-Test werfen wir einen Blick auf die Neue im 8 nm Verfahren gefertigte KFA2 RTX 3060 TI SG PLUS. Sie bietet neben dem neuen GDDR6X Grafikspeicher, der die Speicherbandbreite um bis zu 35,7 % erhöht, auch Ray Tracing und DLSS. Ein verbessertes und leiseres Kühlkonzept inkl. RGB-Beleuchtung ist ebenfalls mit an Bord. Nachfolgend wollen wir in Erfahrung bringen, wie sich die Grafikkarte so in der Praxis schlägt. Alles Weitere erfahrt ihr nun im folgenden Test.



Verpackung, Inhalt & Daten

Verpackung



Die Verpackung der KFA2 GeForce RTX 3060 Ti SG PLUS ist im bekannten und typischen KFA2-Design gestaltet. Auf der Front ist die große Abbildung eines Gamers, bekleidet mit Cap und Bandana im GTA-Style abgebildet. Darüber ist der quer verlaufende KFA2 Slogan “WHAT`S YOUR GAME?“ zu sehen. In der linken unteren Ecke in ein Kästchen mit der Bezeichnung und den Features sowie darunter die Chip-Architektur, RAY TRACING und DLSS aufgeführt. Auch das KFA2 Logo im oberen Bereich und der GEFORCE RTX Schriftzug samt Logo sind im unteren rechten Bereich aufgedruckt. Rückseitig erhält man in schriftlicher Form weitere Informationen über die Einsatzmöglichkeiten und Produkteigenschaften.



Inhalt



Der Lieferumfang fällt umfangreich aus, denn neben der Grafikkarte finden wir noch Folgendes sicher verpackt im Karton:

  • Grafikkartenhalter aus Acryl
  • 12V RGB Anschlusskabel
  • Schrauben zur Montage
  • 1-Click Sync Quick User Guide
  • 1 -Setup Guide



Daten

Technischen Daten –
KFA2 GEFORCE RTX 3060 TI SG Plus (1-Click OC)
Anschlüsse 1x HDMI 2.1
3x DisplayPort 1.4a
Grafik NVIDIA GeForce RTX 3060 Ti – 8GB GDDR6X – Desktop
Chip GA104-202-A1 „Ampere“, 38SM, 392mm²
Fertigung Samsung 8nm
Chip Takt 1410MHz, Boost: 1695MHz (OC Mode)
Speicher 8GB GDDR6X, 1188MHz, 19Gbps (19008MHz effektiv), 256bit, 608GB/s
Shader-Einheiten/TMUs/ROPs 4864/152/80
TDP/TGP 200W (NVIDIA)
Externe Stromversorgung 1x 8-Pin PCIe
Kühlung 3x Axial-Lüfter (92mm) (RGB beleuchtet)
Gesamthöhe Triple-Slot
Abmessungen 329 x 130 x 61mm
Besonderheiten Echtzeit-Raytracing (38 Cores)
Tensor Cores (152),
NVIDIA G-Sync,
NVIDIA VR-Ready
AV1 Decode
HDCP 2.3
0dB-Zero-Fan-Modus
Backplate
LED-Beleuchtung (RGB)
Boost-Takt übertaktet (+30MHz)
Schnittstelle PCIe 4.0 x16
Rechenleistung 16.49 TFLOPS (FP32), 258 GFLOPS (FP64)
DirectX 12 Ultimate (12_2)
OpenGL 4.6
OpenCL 3.0
Vulkan 1.3
Shader Modell 6.6
Herstellergarantie 2 Jahre (Abwicklung über Händler)
Hinweis OC Mode (1-Click OC) freischaltbar via Xtreme Tuner Plus. Chip-Takt bei Auslieferung: 1680MHz Boost



Details

Allgemein




Nachdem wir die RTX 3060 Ti SG Plus sicher aus der Kartonage befreit haben, stellen wir fest, dass die Grafikkarte mit Ihrem Gewicht von einem Kilogramm doch recht leicht, aber trotzdem sehr gut verarbeitet ist. Es sind auch keinerlei Mängel zu finden. Mit einer Gesamtlänge von 32,6 cm und einer Bauhöhe von 61 mm sind gut und gerne drei Slots belegt, daher sollte vor dem Kauf darauf geachtet werden, dass sich die RTX 3060 TI SG Plus auch wohlfühlt und auch genug Platz im Gehäuse vorhanden ist.




KFA2 setzt bei dem Kühlkonzept auf die hauseigenen 92-mm-Axial-Lüfter. Die drei durchsichtigen Lüfter, die jeweils einen runden KFA2 Aufkleber mittig auf der Lüfternarbe besitzen, stechen sofort ins Auge. Jeder der Lüfter verfügt über elf stark gebogene und sehr eng zusammenstehende Lüfterblätter, die so konzipiert wurden, dass ein hoher Airflow und Luftdruck bei einem gleichzeitig niedrigen Geräuschpegel erzeugt wird. Ein wirklich gut durchdachtes Feature ist der 0 dB-Zero-Fan-Modus, im Betrieb wird die Temperatur der GPU und des Speichers überwacht und die Lüfter intelligent ein- und ausgeschaltet, um eine gute Balance zwischen Lautstärke und Kühl-Performance zu erreichen. Um das Ganze noch in Szene zu setzen, befinden sich in der Lüfternabe noch RGB-LEDs.



Eine weitere optische Aufwertung der RTX 3060 TI SG Plus sind definitiv die vier in Weiß gehaltenen Blitze auf der aus schwarzem Kunststoff bestehenden Abdeckung.




Der oberhalb des Gehäuses angebrachte Schriftzug “What`s Your Game?“ der in milchigem Weiß sauber im Kunststoff eingearbeitet ist, erstrahlt im Betrieb durch die dahinter liegenden RGB-Lüfter.




Bereits in der Front stechen zwei Anschlüsse dem Betrachter sofort ins Auge. Um die Grafikkarte auch mit RGB-Beleuchtung in Szene zusetzten, dient der rechte Anschluss (6-Pin) zur Synchronisation über den 4-Pin 12 V-Header des Mainboards oder einen separaten Controller. Der linke Anschluss (4-Pin) ist für einen Zusatzlüfter, der aber im Lieferumfang nicht enthalten ist.




Der massive Kühler besitzt zwei Blöcke aus Kühlfinnen, diese sind über fünf 8 mm Heatpipes miteinander verbunden. So werden einzelne Speicherbausteine und auch temperaturkritische Komponenten wie z. B. die MOSFETS effektiv gekühlt.




Die Leistungsaufnahme der RTX 3060 TI SG Plus liegt laut Herstellerangabe bei 200 W und wird über einen 8-Pin Stromanschluss realisiert.




Rückseitig verbaut KFA2 eine Schwarze aus Metall gefertigte Backplate. Diese sorgt für eine optische Aufwertung, eine bessere Stabilität, sorgt für eine bessere Kühlung und verdeckt das komplett schwarze PCB. Betrachtet man das letzte Drittel, so fallen sofort die großen wabenförmigen Öffnungen auf, über die die entstehende Abwärme besser abgeleitet werden soll.




Die Slotblende, die ca. in doppelter Bauhöhe ausgeführt ist, sorgt für einen stabilen Halt bei der Befestigung. Oberhalb angebrachte Lüftungsschlitze sorgen zudem noch für zusätzliche Belüftung. Um gleich mehrere Monitore anzuschließen, wurden vier Anschlüsse verbaut. So stehen mit einem HDMI 2.1 und drei Display-Ports 1.4a eine moderne Auswahl zur Verfügung.




Dem Lieferumfang legt KFA2 noch einen aus Acryl gefertigten GPU-Halter bei, was ein durchbiegen oder verziehen der Grafikkarte verhindern soll und wertet optisch das ganze noch zusätzlich auf. Rückseitig ist eine RGB-LED-Leiste angebracht, die über das Anschlusskabel mit dem 12 V RGB-Header des Mainboards sofern dieses eins besitzt, angesteuert und auch über die Mainboard-Software synchronisiert werden kann.


Features​

  • Echtzeit-Raytracing (38 Cores)
  • Tensor Cores (152)
  • AV1 Decode
  • HDCP 2.3
  • 0dB-Zero-Fan-Modus
  • Boost-Takt übertaktet (+30MHz)



Raytracing
Die RTX 3000 Generation bietet eine weiter verbesserte Raytracing-Leistung. Diese ermöglich nun eine noch bessere Berechnung von Licht, Schatten und Reflexionen. Hierfür besitzt die RTX Serie spezielle RT-Cores.

Tensor-Cores
Tensor-Kerne ermöglichen Mixed-Precision-Computing und Pass-Berechnungen dynamisch an, um den Durchsatz zu beschleunigen und gleichzeitig die Genauigkeit zu erhalten. Die neueste Generation von Tensor Cores ist schneller als je zuvor für eine breitere Palette von KI- und High-Performance-Computing-Aufgaben (HPC). Von 6-fachen Beschleunigungen bei der Schulung von Transformatornetzwerken bis hin zu 3-fachen Leistungssteigerungen in allen Anwendungen bieten NVIDIA Tensor-Kerne neue Funktionen für alle Work-Loads.

HDCP 2.3
High-Bandwidth Digital Content Protection (HDCP) ist eine weit verbreitete Link-Sicherheitsspezifikation, die von Intel entwickelt und von Digital Content Protection LLC (DCP) lizenziert wurde. HDCP soll digitale urheberrechtlich geschützte Audio- und Videoinhalte schützen, während sie über Verbindungen übertragen werden.



Praxis

Testsystem & Einbau

Testsystem
CPU Intel Core i7 13700K
GPU KFA2 RTX 3060 TI SG PLUS
Mainboard ASUS ROG STRIX Z790-E Gaming WIFI
Arbeitsspeicher 32 GB G.Skill Trident Z5 DDR5 6800
SSD/M.2 CT500P5PSSD8/ Crucial P3 Plus 2 TB
Kühlung ASUS ROG STRIX LC II 360 ARGB White Edition
Netzteil Be Quiet Pure Power 11 FM 850W
Gehäuse Thermaltake P3 TG Pro Black





Unser Testsystem besteht aus einem großen Open-Frame-Gehäuse, von Platzmangel keine Spur, trotz der 32,6 cm Länge. Da wir uns für den Vertikaleinbau entschieden haben, entfällt die Montage für den aus Acryl gefertigten GPU-Halter. Zum Schluss verkabeln wir alles und starten unser System. Zuerst installieren wir den aktuellsten NVIDA-Treiber und laden uns das Tool Xtreme Tuner Plus von der KFA2 Webseite herunter. Alternativ kann auch die Xtreme Tuner App auf dem Smartphone installiert werden.



Software

full

Der Xtreme Tuner Plus ist ein Grafikkarten-Tool, über das man nicht nur den Chip-Takt und die GPU-Temperatur angezeigt bekommt. Es bietet noch viel mehr, so lassen sich die Lüftergeschwindigkeit, die RGB-Beleuchtung und auch der Takt vom Speicher und GPU anpassen, bis hin zum OC-Scanner. Bereits die Kollegen sind ja in den vorangegangenen Reviews mit der KFA2 GeForce RTX 4090 SG und der KFA2 GeForce RTX 3080 TI SG (1-Click OC) explizit auf die Details eingegangen.



Übertaktung

full   full

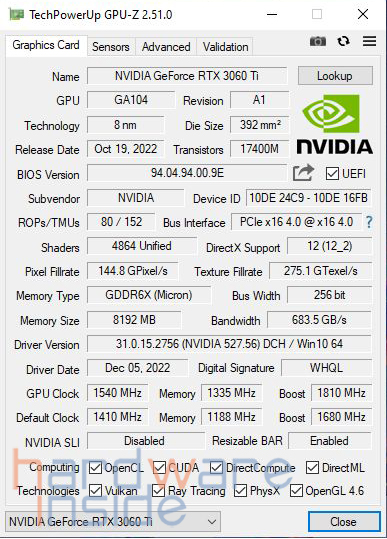

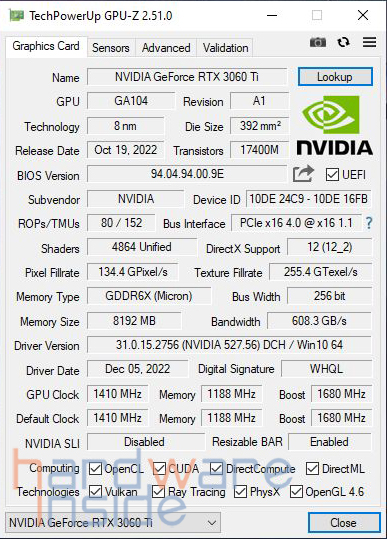

Natürlich möchten wir der KFA2 RTX 3060 Ti SG ein wenig mehr Leistung entlocken. Es spielen dabei einige Faktoren eine Rolle, wie u. a. die Güte der GPU und des Speichers. Über das 1-Click OC wurden uns bis zu 30 MHz mehr Boost-Takt angeboten, aber reicht uns das? Wir denken nein. So legen wir selber Hand an, um noch ein wenig mehr aus der Karte raus zu kitzeln. Mit 120 MHz mehr auf der GPU und 147 MHz auf dem Arbeitsspeicher, wobei das Power-Target auf 100 % wie festgenagelt ist und nicht weiter darüber hinaus geht, ist dies ein klasse Wert. Wenn man bedenkt, dass wir anfänglich mit 608 GB/s gestartet sind uns und nach der Übertaktung auf guten 683,5 GB/s bewegen, ein beachtlicher Wert.



3DMARK synthetische Benchmarks

full

Wie auf dem Diagramm zu sehen ist, konnten mit dem 1-Click OC und unserem Overclocking jeweils eine kleine Steigerung erzielen. Da wir bei unserer Übertaktung den Bereich der GPU und des Speichers angepasst haben, sind wir begeistert von den erreichten Ergebnissen. Während unserer Tests konnten wir auch feststellen, dass die Taktraten deutlich höher ausfallen, so boostete der GPU-Takt beim 1-Click OC bis zu 1980 MHz und bei unserer manuellen Übertaktung sogar bis auf 2100 MHz.



Temperaturen

full

Auch im Bereich der Kühlung zeigt sich die KFA2 RTX 3060 Ti SG Plus von ihrer besten Seite, denn wir erreichen nie einen kritischen Wert. Die bereits vor deklarierte Lüfterkurve zeigt uns, dass wir bei einer durchschnittlichen Temperatur von 33,7 °C lagen. Die Lüfter starten mit einer Laufleistung von 30 % und die Karte wird dabei trotzdem effektiv gekühlt. Selbst im 0 dB-Zero-Fan-Modus erreicht die Karte keine 50 °C. Erst im Gaming-Bereich, wo die Karte gefordert wird, lagen wir nach 30 min. bei einem maximal Wert von 53,7 °C auf der GPU, wobei der GPU-Hot-Spot bei gerade einmal 64,9 °C lag.



Leistungsaufnahme

full

Bei der Lastaufnahme zeigt die RTX 3060 Ti SG Plus ebenfalls gute Werte. Im Idle ist der Verbrauch wirklich mehr als gering und so zieht sie unter 20 W. Im Gaming-Bereich lagen wir bei durchschnittlichen 180 Watt und liegen damit deutlich unter der 200-Watt-Grenze des Herstellers. Doch wird die Grafikkarte übertaktet und gefordert, so genehmigt sie sich gerne 225 Watt, was selbst dann noch nicht viel ist.



Lautstärke

Durch die abgeschalteten Lüfter (0 dB-Zero-Fan-Modus) im Idle bleibt die Gesamtlautstärke des Systems sehr leise. Selbst bei der mit 30 % hinterlegten Lüfterkurve war es angenehm ruhig. Erst ab 50 % zeigen die drei 92 mm Axial-Lüfter, was in ihnen steckt.



Beleuchtung

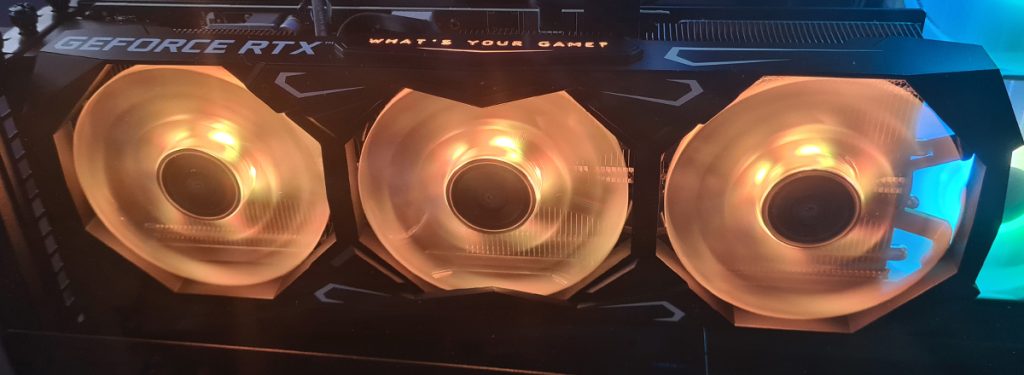

Natürlich haben wir auch ein paar Bilder der beleuchteten KFA2 RTX 3060 Ti SG Plus für euch eingefangen. Die Ausleuchtung und die damit zusammenhängende Leuchtkraft der Lüfter ist aussagekräftig, nicht aufdringlich, aber wirkungsvoll.



Fazit

KFA2 hat mit der Geforce RTX 3060 Ti SG Plus (1-Click OC) eine leistungsstarke Mittelklasse-Grafikkarte auf den Markt gebracht, die nicht nur über die zusätzliche 1- Click Übertaktungsfunktion sowie der hauseigenen Xtreme Tuner Plus Software ermöglicht, das letzte aus der Grafikkarte herauszuholen. Auch die manuelle Übertaktung spricht hier für sich. Mit den 3x 92 mm Lüftern wird nicht nur die entstandene Wärme im Handumdrehen abgeführt, sondern auch eine stimmige Beleuchtung geboten. Durch den Einsatz des neuen GDDR6X Grafikspeichers, der die Speicherbandbreite auf bis zu 35,7 % erhöht, setzt KFA2 dem ganzen noch die Krone auf. Derzeit ist die RTX 3060 Ti SG Plus (1-Click OC) für 549 € gelistet. Wir vergeben hier für das gebotene Gesamtpaket unseren Preis-/Leistungsaward.

Pro:
+ Verarbeitung
+ Design
+ 1- Click OC (Software)
+ Sehr gute Kühlleistung
+ RGB-Beleuchtung
+ Preis
+ Zusätzlicher Grafikkartenhalter (Acryl, Beleuchtet)

Kontra:
– N/A
